本次试验方式为阀侧三相注流加压，网侧短接接地。通流间隔为极 1 低阀厅 Y/Y 与 Y/D 分相换流变、极 2 低阀厅 Y/Y 与 Y/D 分相换流变。通流装置为 HTB-8000  大型变压器一次通流试验装置。

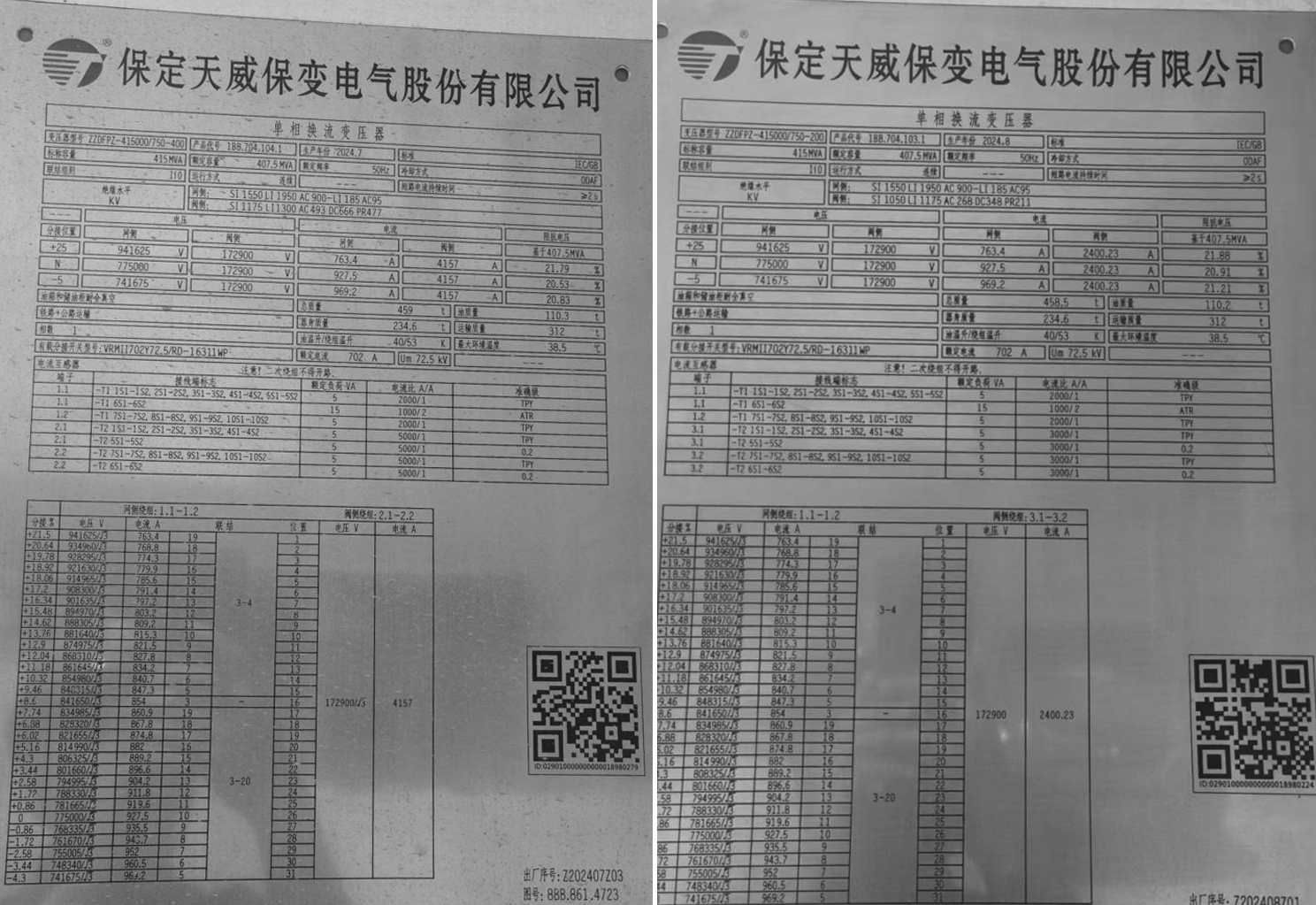

变压器铭牌参数分析：

网侧注流、阀侧短接接地的方式中，网侧电流太小无法达到试验目的，故从阀侧注流、网侧短接接地。 Y/D 与 Y/Y 方式中， Y/Y 方式阀侧比 Y/D 方式阀侧额定电压等级多 √3 ，因此 Y/Y 方式阻抗过小（ 5 Ω），低于补偿最低阻抗要求（ 6.5 Ω），故需要串联电抗来增加回路阻抗。 Y/D 方式因阀侧无√ 3 ，网侧有√ 3 ，故用电流比来计算感应电流 ，相较于用电压 比来计算感应电流得出的一次电流数值更准确。

1 ）试验前准备

①装置电源取电

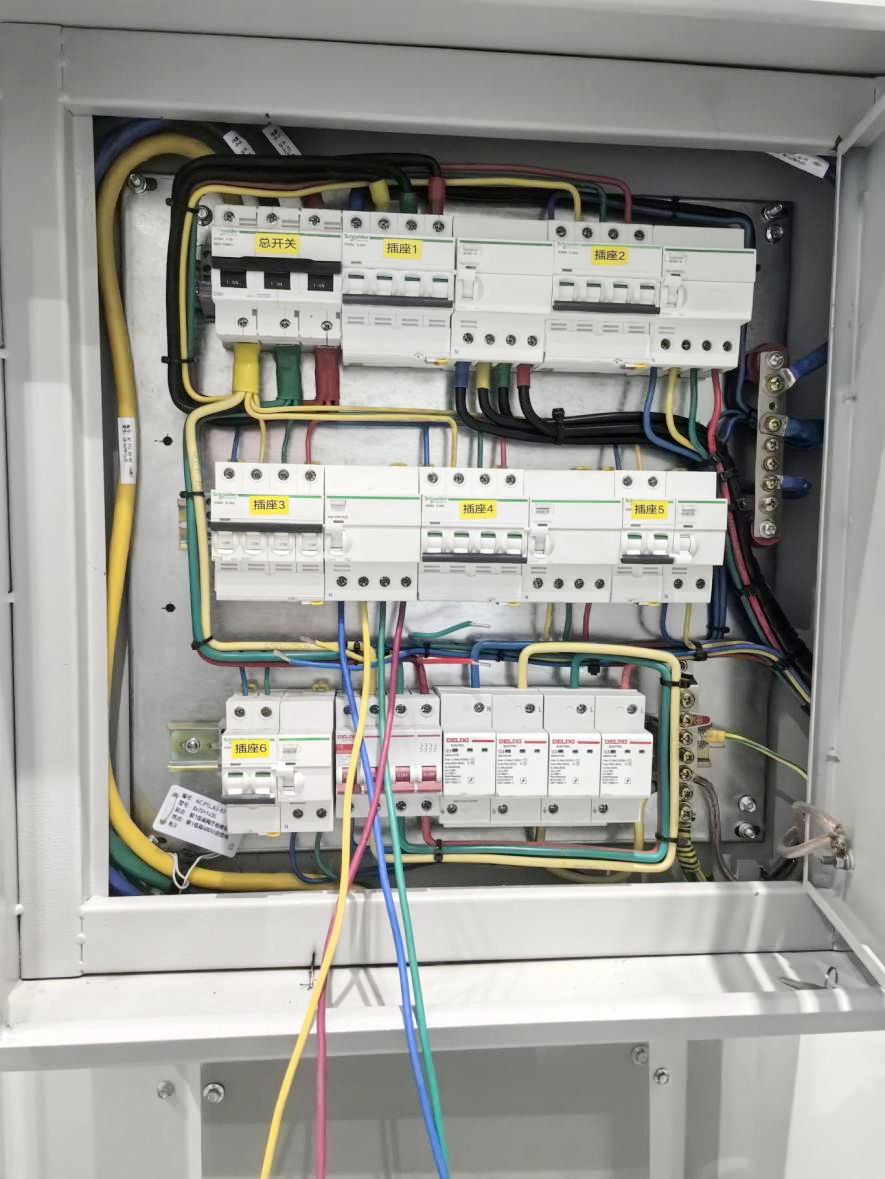

△ 检修箱电源处设备取电

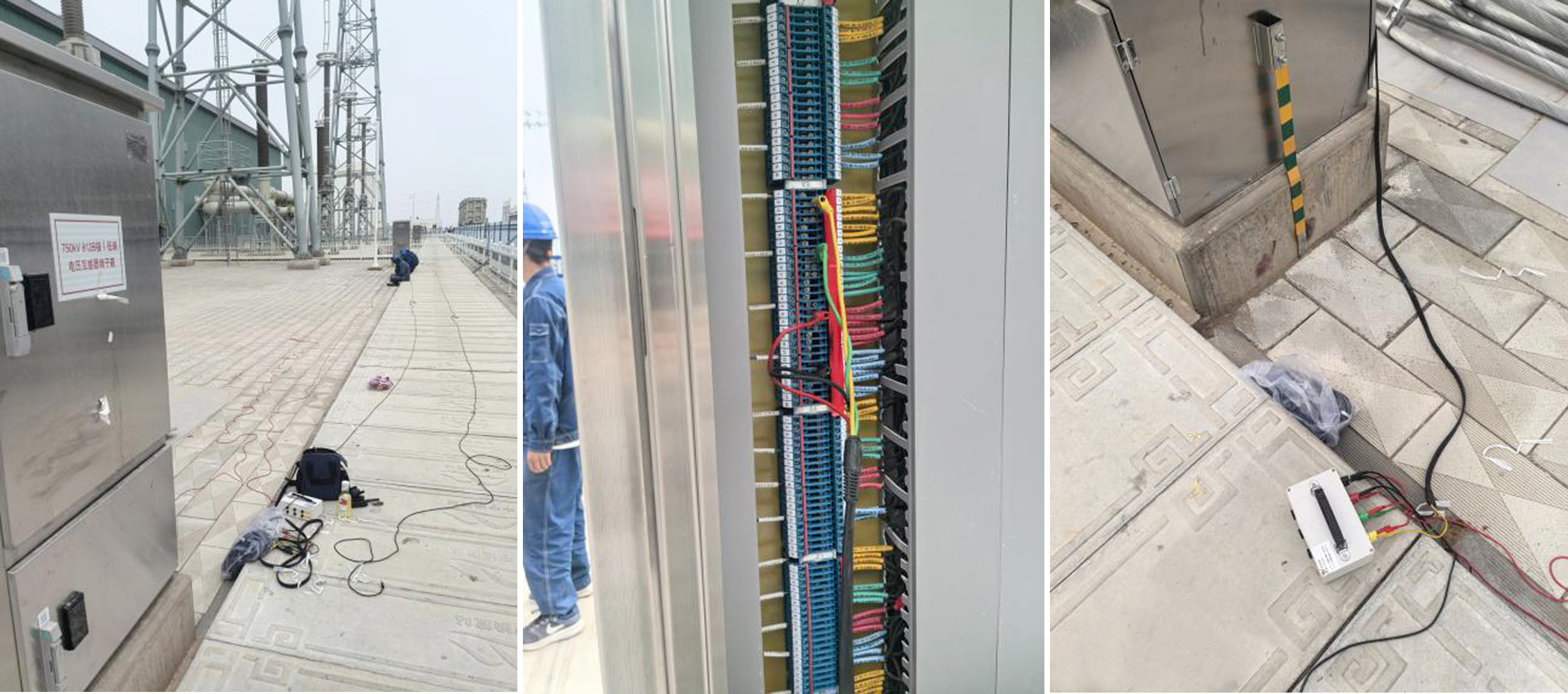

②参考电压施加

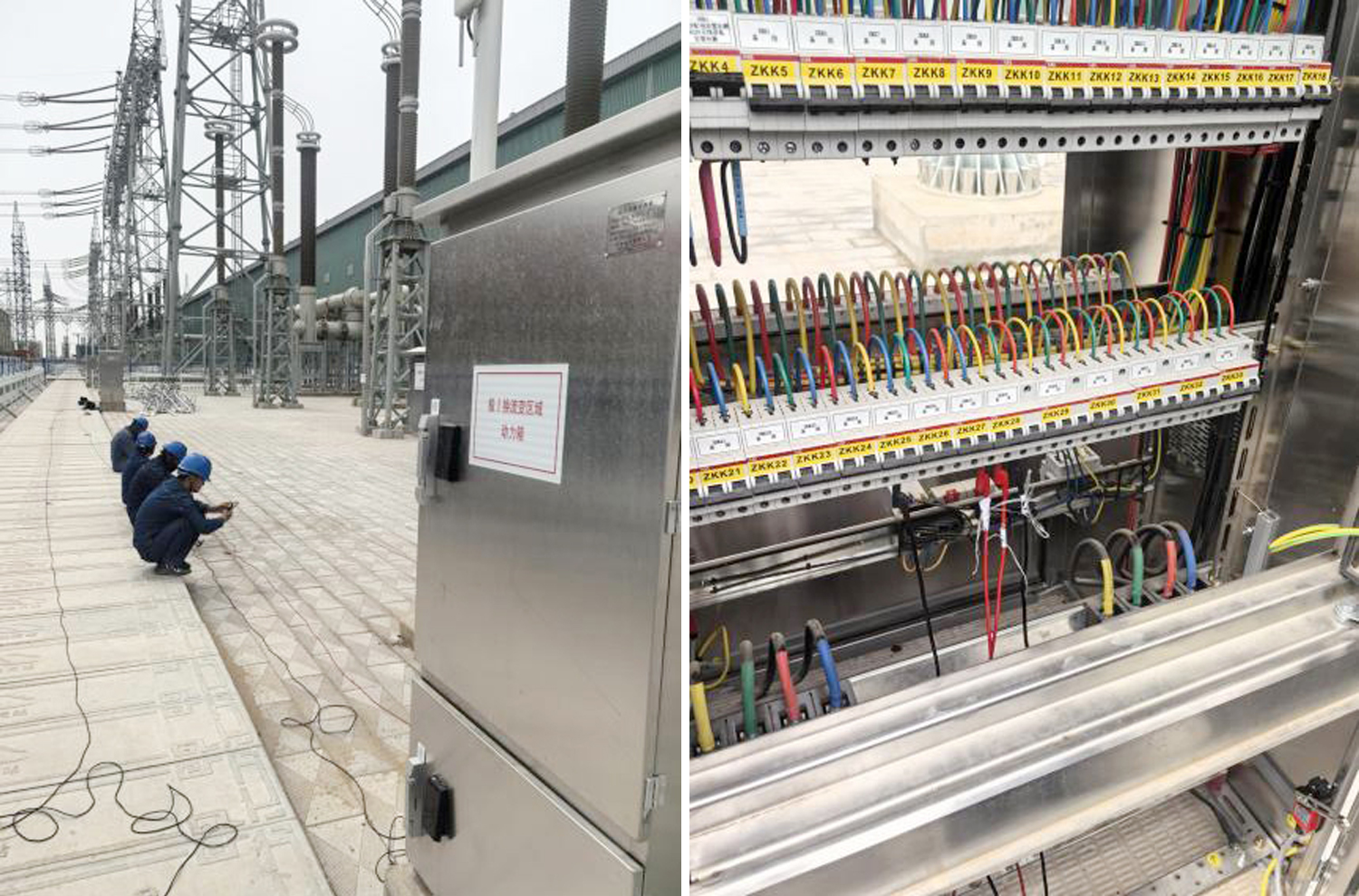

如上图所示，因 HTB-8000  大型变压器一次通流试验装置是以取电处（站内检修箱电源） A 相电压为基准，又因对侧（网侧）短接接地没有一次电压只有一次电流，故需以检修箱电源 A 相为基准电压输出二次同源参考电压至对侧（网侧）保护二次侧。

2 ）极1 低阀厅Y/Y 方式注流

阀侧施加一次电流 100A ，网侧感应一次电流 22A 。阀侧变比 5000/1 ，网侧变比 2500/1 。该方式在回路中需串联电抗器来增加回路阻抗。

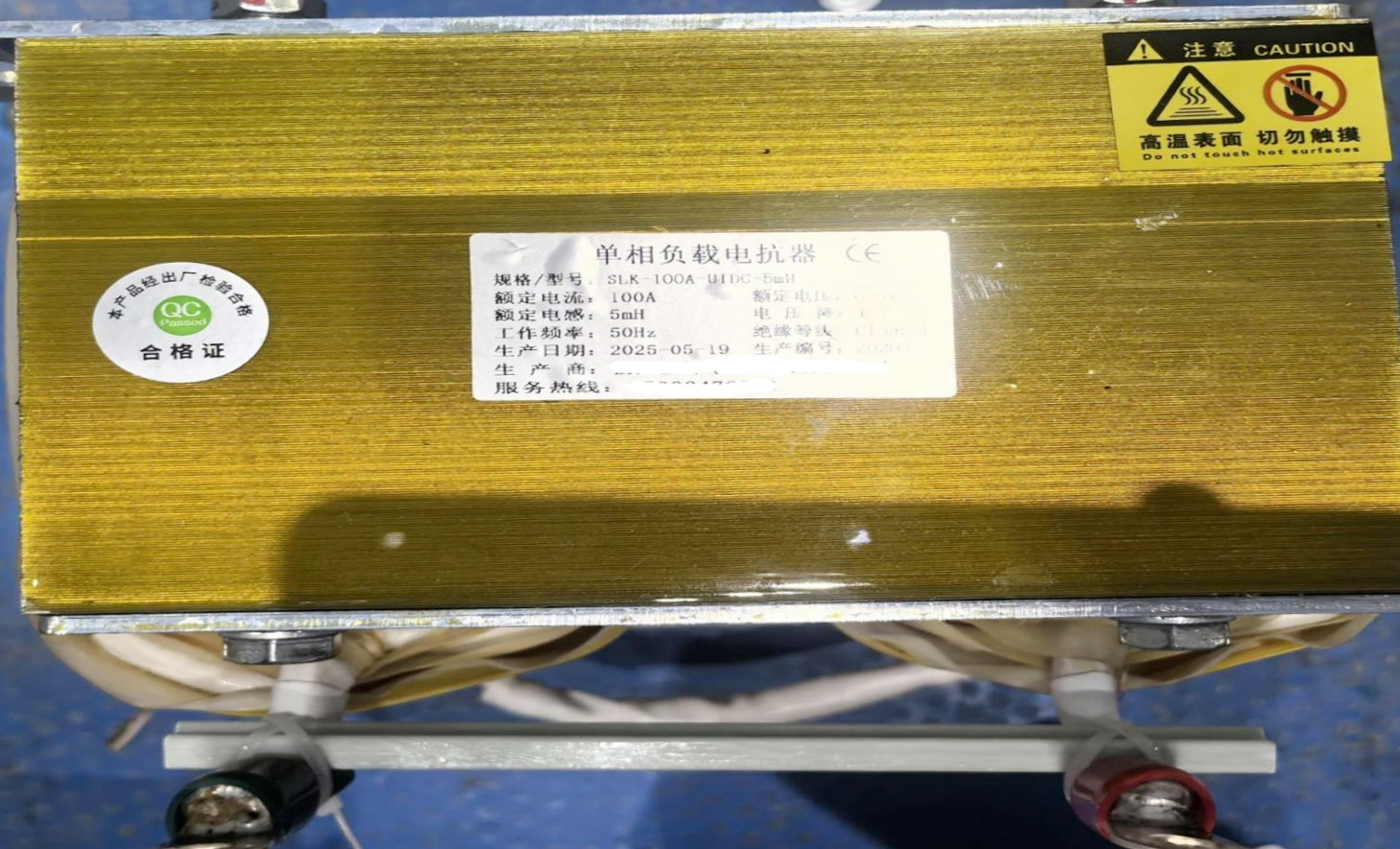

△ 电抗器参数

由上图可知，该电抗器电感为5mH ，由 Z=2πfL 可知，工频下该电抗器阻抗为 1.57 Ω，相位固定加 90 °。 Y/Y 方式中阀侧对网侧回路阻抗 5.02 Ω，加上电抗器阻抗得到回路阻抗 6.59 Ω，达到装置补偿最低阻抗要求。

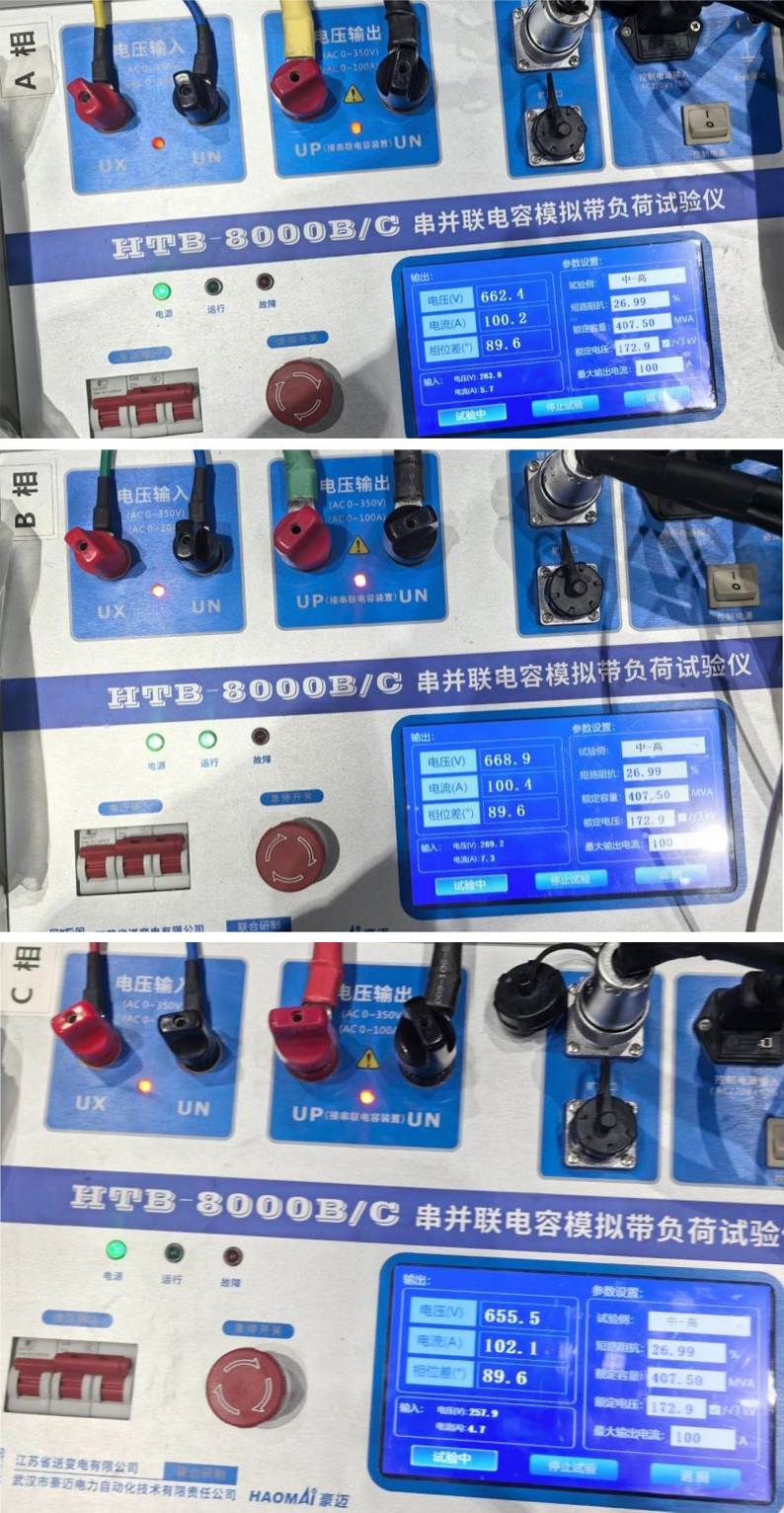

上图为 HTB-8000  输出 660V 一次电压、 100A 一次电流，回路阻抗约为 6.6 Ω，符合试验前计算值。

3 ）极 1 低阀厅Y/D 方式注流

阀侧加一次电流80A ，网侧感应一次电流30.9A 。阀侧变比 5000/1 ，网侧变比 2500/1 。

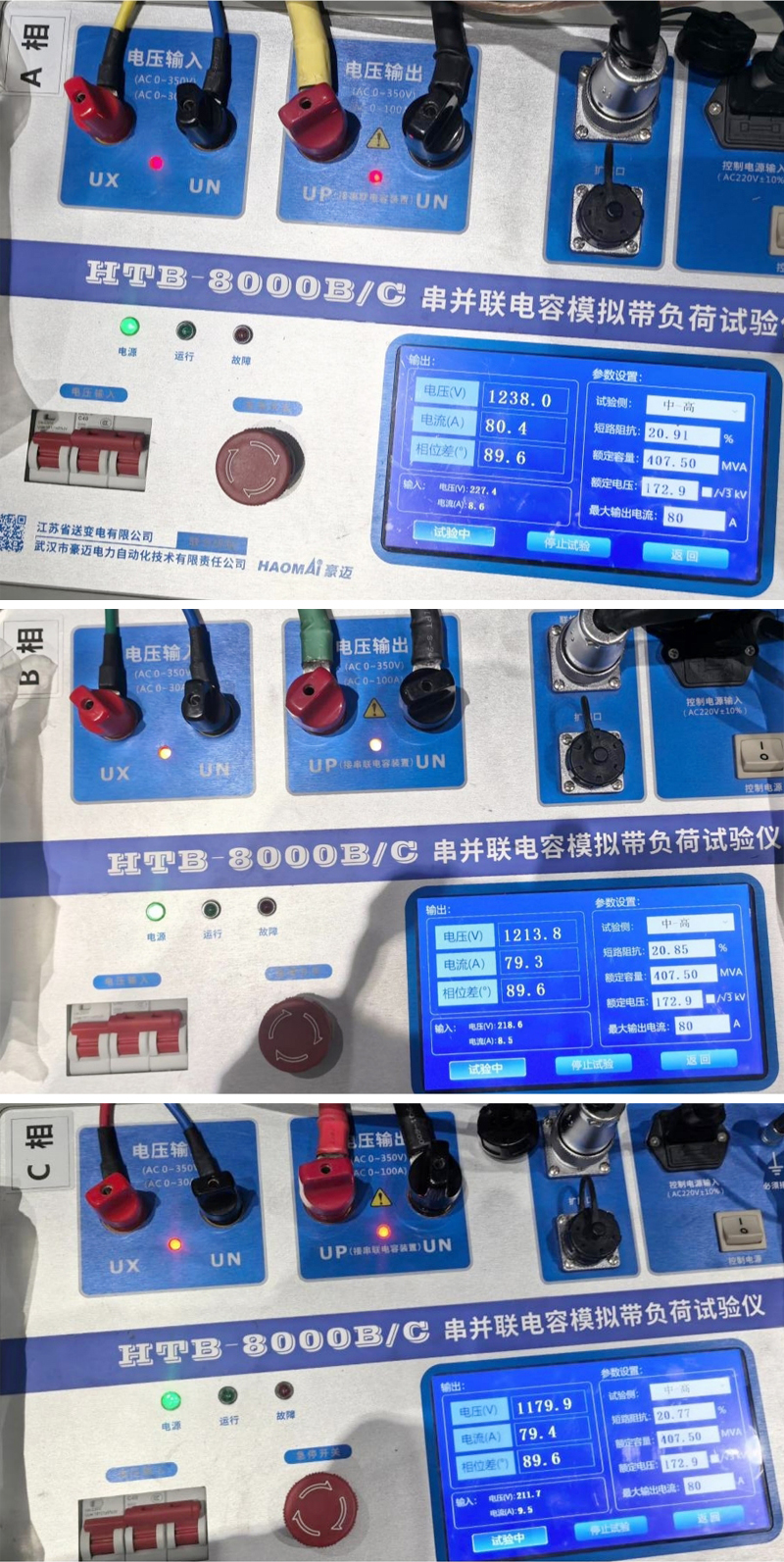

△  HTB-8000 加量

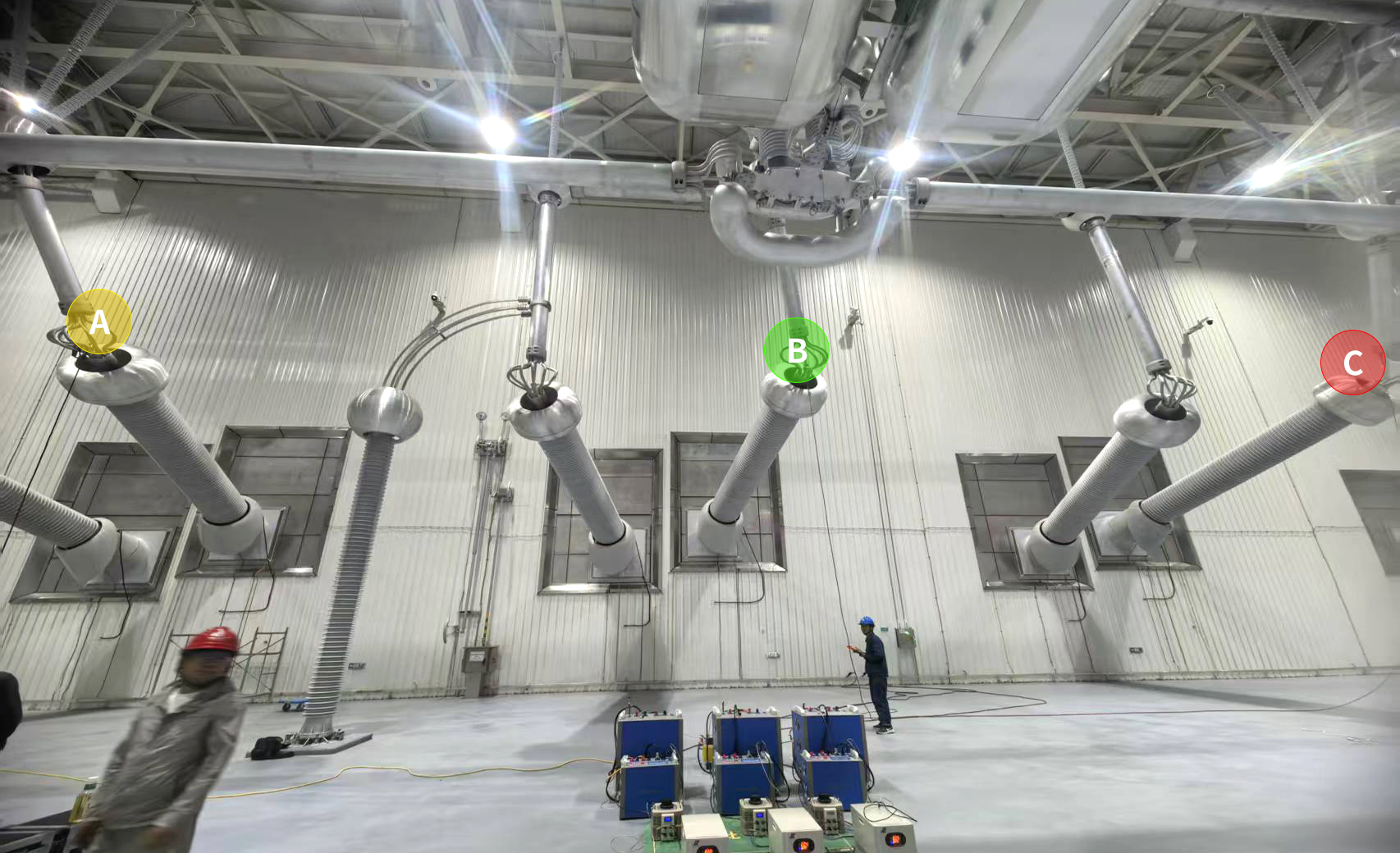

△  Y/Y方式阀侧注流

Y/Y 方式阀侧注流只需A 、B 、C 相夹子夹换流变阀侧对应三相，N 线夹子夹地排，网侧短接接地即可。

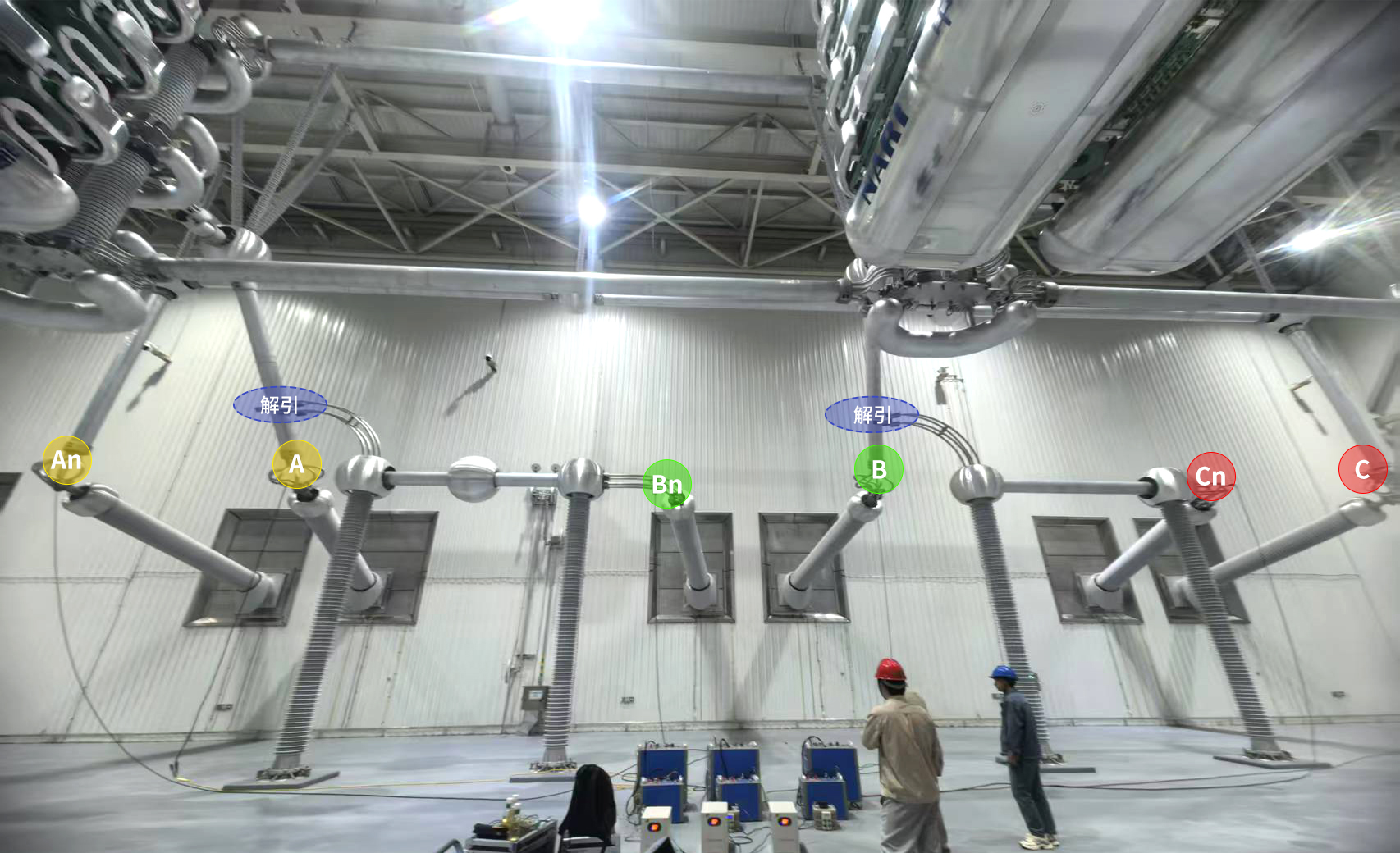

△ Y/D方式阀侧注流

Y/Y方式阀侧注流与Y/D 方式阀侧注流区别 ：Y/Y方式阀侧为星型接线，Y/D方式阀侧为三角形接线即C相首端与A相尾端相连，C相尾端与B相首端相连，B相尾端与A相首端相连。该方式下若 装置 三相直接夹换流变阀侧 A、B 、C三相，则回路阻抗会与计算值不一致，解开B与Cn、A与Bn引线，将阀厅三角形接线改为星型接线。将 装置 A、B 、C对应夹到阀侧A、B 、C三相，N线夹子则夹换流变各相N，相当于单相通流加压方式同时施加三次， 无需考虑装置三相平衡问题。极2低阀厅注流方式与极1低阀厅一致，可参考以上方法 。
