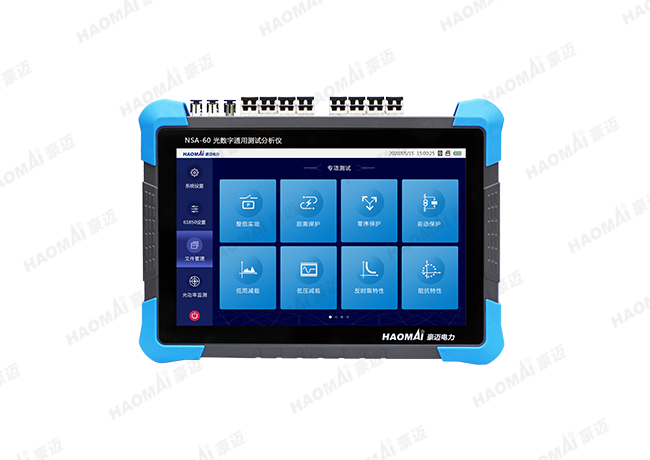

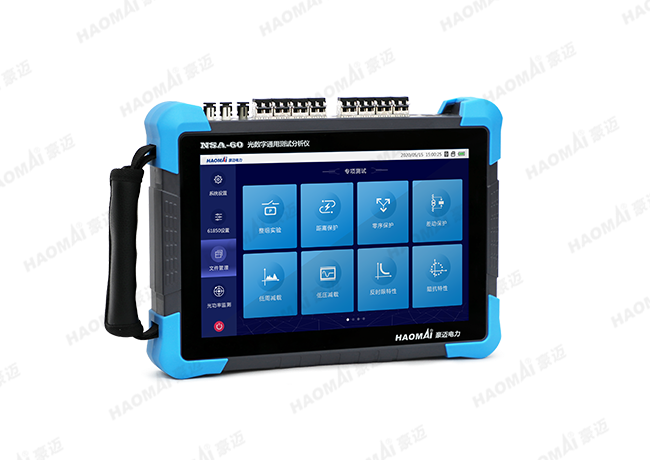

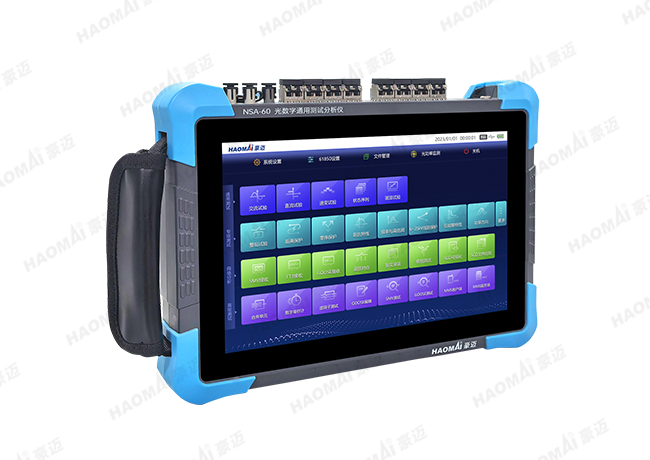

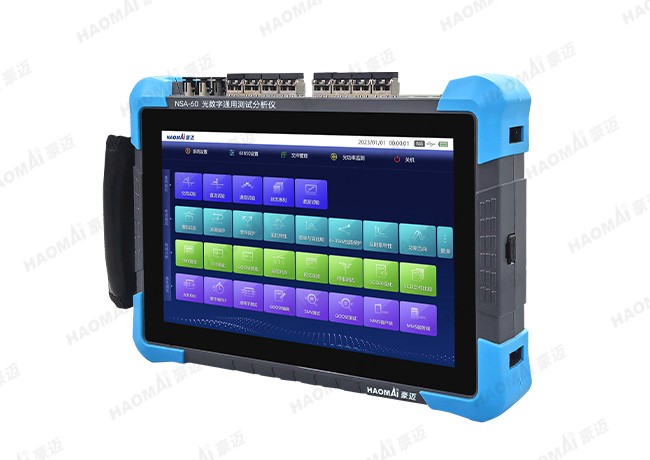

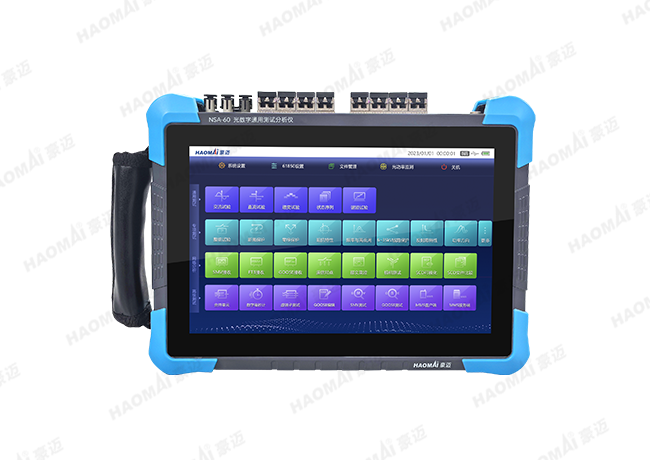

NSA-60 智能站光数字通用测试分析仪
——智能站光数字信号多功能测试与分析单兵全能装备
24小时销售热线:400 099 8859
  • 产品特点
  • 技术参数
  • 应用案例
  • 相关下载
  • 相关视频
产品特点
  • 基于SOC硬件、Linux系统平台开发
  • 不同光口的同步输出达到0μs,SV采样的离散度<1μs

  • 4路开入量、4路快速开出,同步输出时延<20μs

  • 遵循IEC61850 9-1/2/2LE、GOOSE 、IEC60044-8、FT3/FT3LE、IRIG-B等多种类型光数字报文标准

  • 实现自动配置,支持SCD文件导入,拓扑图显示,文件比较

  • 4路光数字报文可同时接收与发送

  • 支持MU延时,支持不同MU时间同步性测试

  • 支持串接侦听和SV采样值叠加谐波输出

  • 具有报文类型和流量监控功能

  • 支持异常报文暂态记录

  • 具有光功率测量功能

  • 内置交流、状态序列等继电保护测试功能

  • 可模拟MMS客户端和服务器端,支持保护装置的定值校核、压板状态、保护功能状态的监视与操作,支持模拟单个或多个IED装置,实现遥信、遥测数据的同时发送

技术参数

主要性能指标

8组100M独立光网口,支持IEC61850-9-1/2 SMV报文及GOOSE报文

复用光串口,支持FT3 / FT3LE光数字报文收发,IRIG-B码收发对时功能

以太网光功率检测口,进行光链路测量和诊断功能测试

4路快速开出、4路开入

12.8Ah大容量电池供电

10.1”高清全触控屏幕

光纤接口特性

光串口光纤参数: ST接口,波长850nm

光以太网口光纤参数: LC接口,波长1310nm

发送功率:≥-15dbm

接收灵敏度:≤-30dbm
