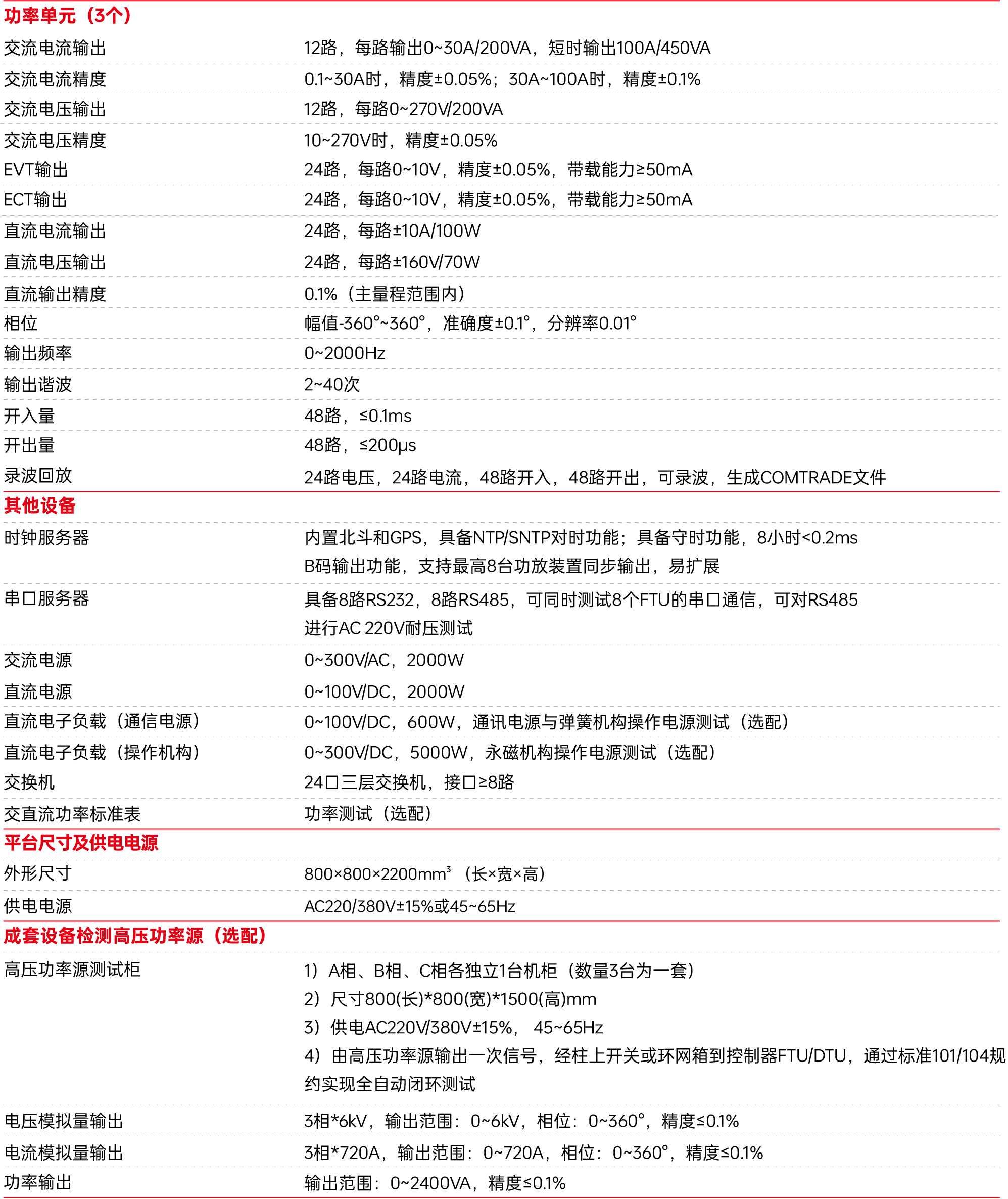

功率单元（3个）

交流电流输出

12路，每路输出0~30A/200VA，短时输出100A/450VA

交流电流精度

0.1~30A时，精度±0.05%；30A~100A时，精度±0.1%

交流电压输出

12路，每路0~270V/200VA

交流电压精度

10~270V时，精度±0.05%

EVT输出

24路，每路0~10V，精度±0.05%，带载能力≥50mA

ECT输出

24路，每路0~10V，精度±0.05%，带载能力≥50mA

数字式FT3

6路EIA  RS- 485电口

直流电流输出

24路，每路±10A/100W

直流电压输出

24路，每路±160V/70W

直流输出精度

0.1%（主量程范围内）

相位

幅值-360°~360°，准确度±0.1°，分辨率0.01°

输出频率

0~2000Hz

输出谐波

2~40次

开入量

48路，≤0.1ms

开出量

48路，≤200μs

录波回放

24路电压，24路电流，48路开入，48路开出，可录波，生成COMTRADE文件

时钟服务器

内置北斗和GPS，具备NTP/SNTP对时功能、守时功能，8小时<0.2ms，B码输出功能；支持最高8台功放装置同步输出

串口服务器

具备8路RS232，8路RS485，可同时测试8个FTU的串口通信，可对RS485进行AC220V耐压测试

交换机

24口三层交换机，接口≥8路

交流电源输出

0~300V/AC，500W

直流电源输入

0~100V/DC，2000W（选配）

直流电子负载（通信电源）

0~100V/DC，600W，通讯电源与弹翼机构操作电源测试（选配）

直流电子负载（操作机构）

0~300V/DC，5000W，永磁机构操作电源测试（选配）

机柜供电电源

AC 220V/380V±15%或45~65Hz
