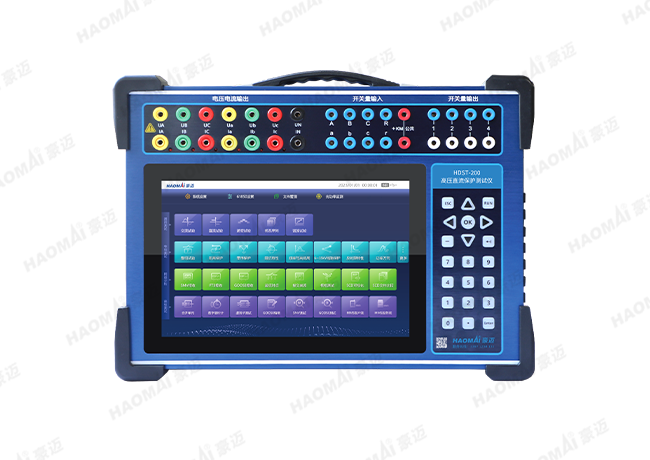

HDST-200 高压直流保护测试仪
——用于高压直流保护测试和快捷分析
HDST-200 高压直流保护测试仪根据NB-T 11051-2023高压直流保护测试设备技术规范而研发，支持直流保护系统和控制系统的定检、故障检测，可用于特高压、超高压、柔性直流、直流换流站等场景的直流保护、直流用电子式互感器的测试试验。
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 数模混合输出 可输出高精度6U6I模拟量，36路独立数字量输出，数字量与模拟量可混合同步输出。
- 支持一键自动测试 支持变电站现场保护调试、定检测试，覆盖全部通用测试、专项测试，一键匹配保护装置测试模板，自动完成保护装置全功能覆盖测试。
- 自定义FT3 协议 支持帧格式自定义，数据传输速率能配置为2.5Mbit/s、5Mbit/s、10Mbit/s、20Mbit/s，数据采样率能配置为2ks/s、4ks/s、10ks/s、20ks/s、50ks/s、100ks/s。
- 多直流FT3 协议 支持特高压直流用电子式互感器的多厂家 FT3 协议输出，支持柔性直流用电子式互感器的多厂家 FT3 协议输出。支持同步输出多个不同数据集的FT3报文。
- 智能终端测试 支持智能终端响应时间测试，硬接点转GOOSE、GOOSE转硬接点等方式。
- MMS标准数据源 通过用户IED数据自动构建MMS对象，支持MMS客户端、服务器模拟。
- 光网口监测 实时监测光功率及网络光数字报文。
- SCD可视化 支持标准SCD文件导入，提取需要的装置实例配置信息，一键解析生成拓扑图。
- 自主可控 高性能国产芯ARM板，运行安全性能更优的嵌入式Linux操作系统，安全稳定可靠。
- 双操作方式 采用10.1寸1280*800高分辨率屏，支持电容式全触控操作、外接笔记本电脑进行试验。
- 高性能主控 采用最新型工艺SOC控制，运算速度快，实时处理能力强，传输频带宽，控制高分辨率DA转换，输出波形精度高，失真小，线性好。
- 线性功放输出 采用模块式线性功放，性能卓越。功率大，可靠性高，保证了从小电流到大电流全程都精度优良，纹波干扰小。
- 独立直流电源 具有一路大功率110V/220V可切换的直流电源输出。
- 对时功能 支持北斗/GPS、B码等对时方式。可双侧对时同步输出测试，进行光纤纵联差动保护试验等。
- 完善的标准支持 遵循IEC61850 9-2/2LE、GOOSE 、IEC60044-8 FT3、IRIG-B等多种光数字报文标准。
- 轻小型一体化结构 采用新型元器件材料，优化结构设计，体积小，重量轻，功能全，便于移动试验。
技术参数
|
交流电压输出 |
|
||
|
输出范围 |
6×(0~125V) |
|
|
|
输出精度 |
±5mV (U≤5V)；±0.1% (5V<U≤125V) |
|
|
|
每相输出功率 |
不小于40VA |
|
|
|
频率范围 |
0~1200Hz可调，分辨率0.001Hz |
|
|
|
相位 |
0~360°可调 |
|
|
|
交流电流输出 |
|
||
|
输出范围 |
6×(0~35A) |
|
|
|
输出精度 |
±1mA (I≤1A)；±0.1% (1<I≤35A) |
|
|
|
每相输出功率 |
不小于180VA |
|
|
|
频率范围 |
0~1200Hz可调，分辨率0.001Hz |
|
|
|
相位 |
0~360°可调 |
|
|
|
直流电压输出 |
|
||
|
输出范围 |
6×(-160V~+160V) |
|
|
|
输出精度 |
±0.2% |
|
|
|
直流电流输出 |
|
||
|
输出范围 |
6×(±10A~±10A) |
|
|
|
输出精度 |
±0.2% |
|
|
|
开关量 |
8路开入，4路快速开出 |
|
|
|
通讯口 |
1个RJ45网口、2个USB口 |
|
|
|
对时接口 |
1个SMA口，支持北斗/GPS对时 |
|
|
|
直流辅助电源 |
110V/1A或220V/0.5A |
|
|
|
IEC61850参数 |
|
||
|
SV报文输出间隔的离散值 |
≤1μs |
|
|
|
GOOSE报文事件分辨率 |
<1ms |
|
|
|
SV电压、电流精度 |
0.05% |
|
|
|
相位精度 |
0.01° |
|
|
|
频率精度 |
0.001Hz |
|
|
|
IRIG-B码对时误差 |
1μs |
|
|
|
光功率测量范围 |
-31dbm~-14dbm |
|
|
|
遥测信息响应时间 |
<1s |
|
|
|
遥信变化响应时间 |
<1s |
|
|
|
光网口 |
|
||
|
4个100/1000M全双工光网口，LC接口 |
|||
|
4个100M全双工光网口，LC接口 |
|||
|
可任意接收、发送9-2/9-2LE的SMV或GOOSE报文 |
|||
|
光串口 |
|||
|
1个复用接收光串口，兼用FT3、IRIG-B码对时接收 |
|||
|
2个复用发送光串口，兼用FT3、IRIG-B码对时发送 |
|||
|
6个发送光串口，用于FT3报文发送 |
|||
|
无线天线接口（功能选配） |
|||
|
1个SMA天线，WiFi、蓝牙二合一天线 |
|||
|
尺寸 |
350×120×250 mm (长×宽×高) |
||
|
重量 |
9.6kg |
||
