保护装置能否正确动作直接关系到电厂系统的安全运行，保护装置的定期检验是校验保护装置逻辑性能，确保保护正确动作的关键手段。 传统人工校验方式受限于测试用例覆盖率不足、测试结果判断依赖工作经验、测试周期长等现状，难以满足现代发电厂高密度机组与智能设备的安全防护需求。
电厂继电保护自动测试平台 建立标准化测试流程库，配置高精度功放输出，搭配航插接口，可实现保护装置一键闭环测试。 测试过程不换线，无人化值守，自动生成定制化模板报告，测试时间从原来的一周左右缩短至8小时，测试用例覆盖率提升至98%以上，运用闭环测试技术实现毫秒级动作特性校验。 该创新模式的全面应用，实现保护装置定期检验由经验驱动到数据驱动的转变，测试效率较传统方式提升5-8倍。

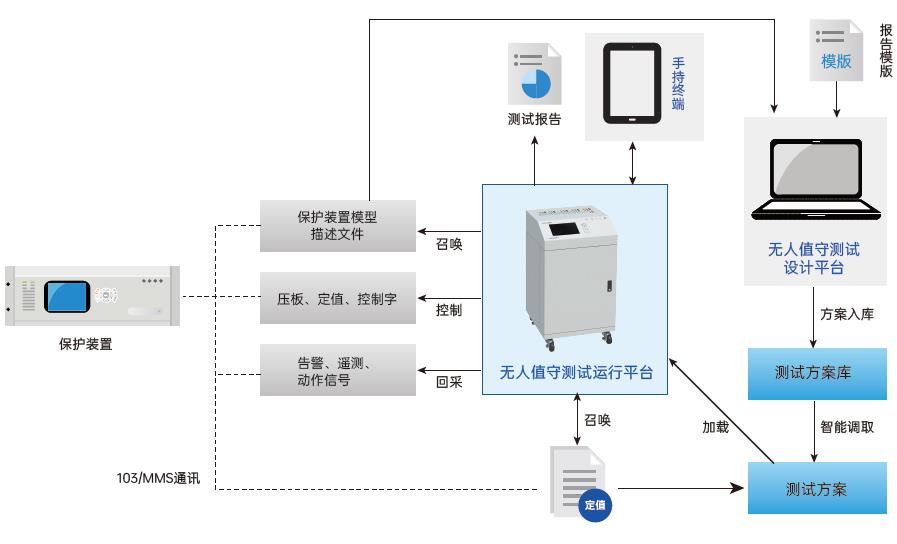

△ 自动化测试系统
继电保护自动测试平台通过模拟电力系统产生可变的交流电压、电流信号和开关量信号，模拟发电机产生可变的交流电压、电流信号，测试继电保护设备和PMU设备的稳态和动态性能。

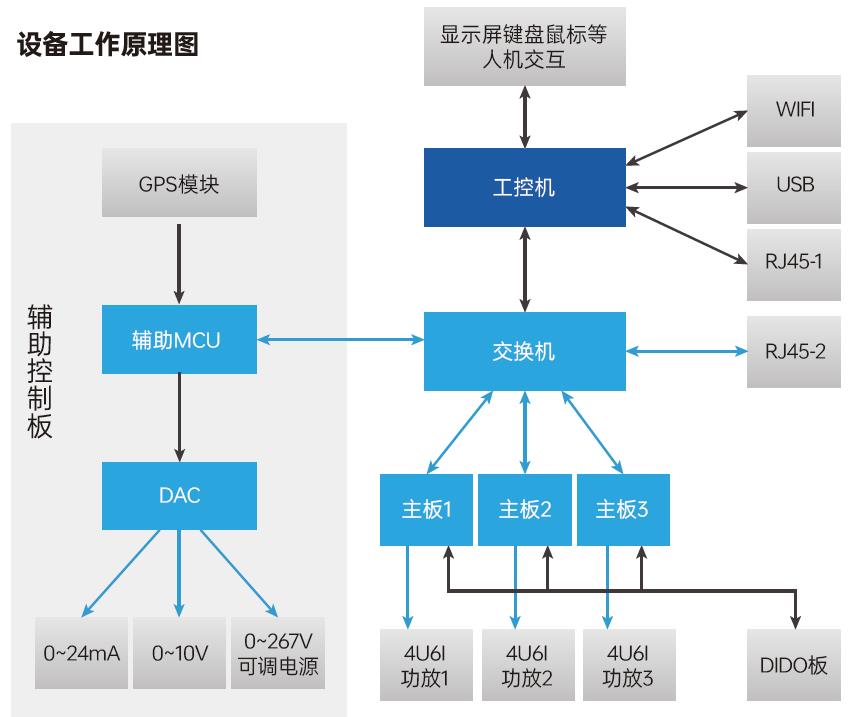

工作原理： 平台软件联机控制测试仪输出测试信号，并模拟WAMS主站与待测装置通讯获取实时测量数据，测试软件根据测量数据和理论数据计算测量误差，判断测试项是否满足要求。
1）满足最新测试规范，测试项目全面，支持所有保护试验；
2）自动测试，无需人工干预，和保护装置通讯采集数据，形成闭环；
5）输出通道多，可同时测试多条线路，测试效率高。
保护装置： PCS-985GW 500kV发电机保护、PCS-985TW 500kV变压器保护、CSD-300T 500kV发电机保护、CSD-300GW 500kV变压器保护
试验流程：

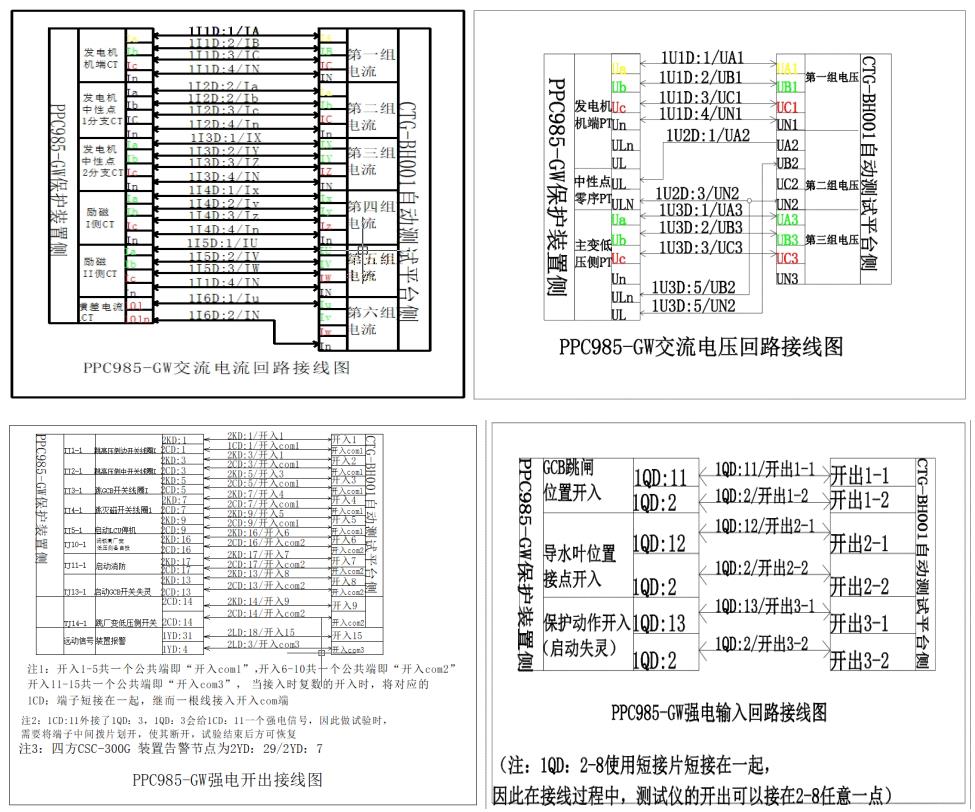

1）电流/电压试验线以及开入开出航插线连接发变组保护和继电保护测试仪，用于向保护装置加量。 用网线、交换机连接至测试仪的联机口用于回采动作、遥测信息、召唤保护定值等。
2）打开方案配置程序，选择对应的500kV发电组保护测试模板，可按照该站的作业指导书要求适当修改。

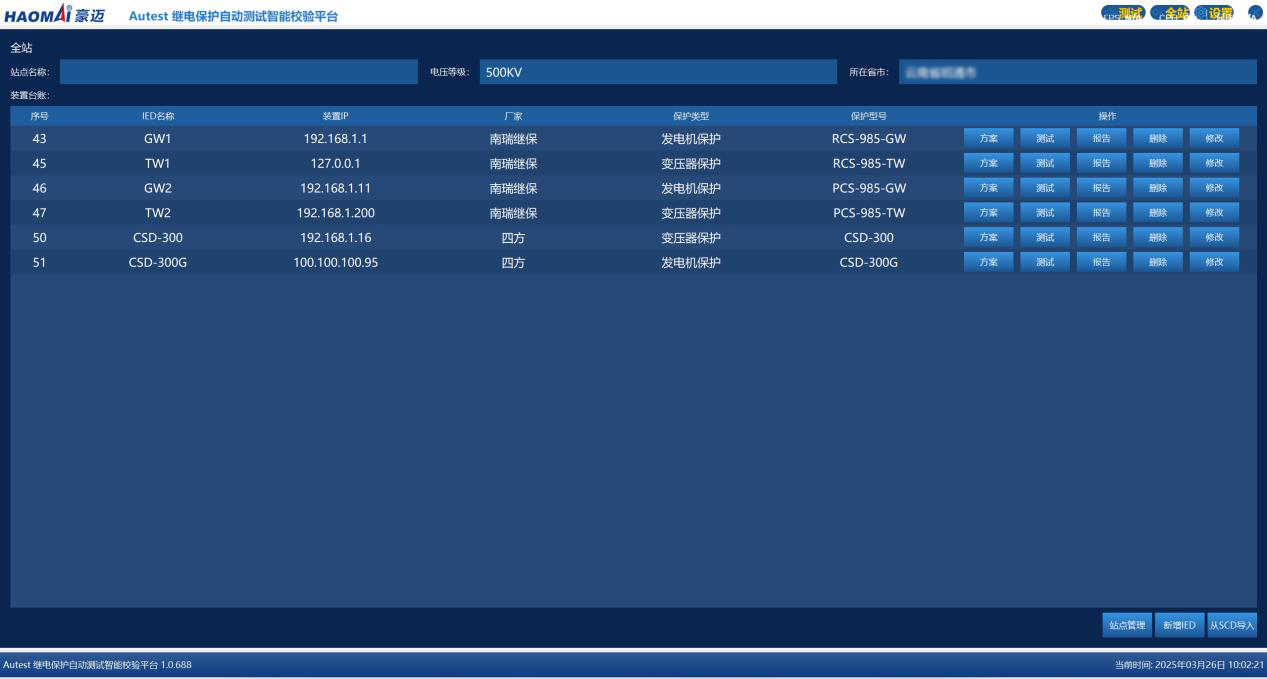

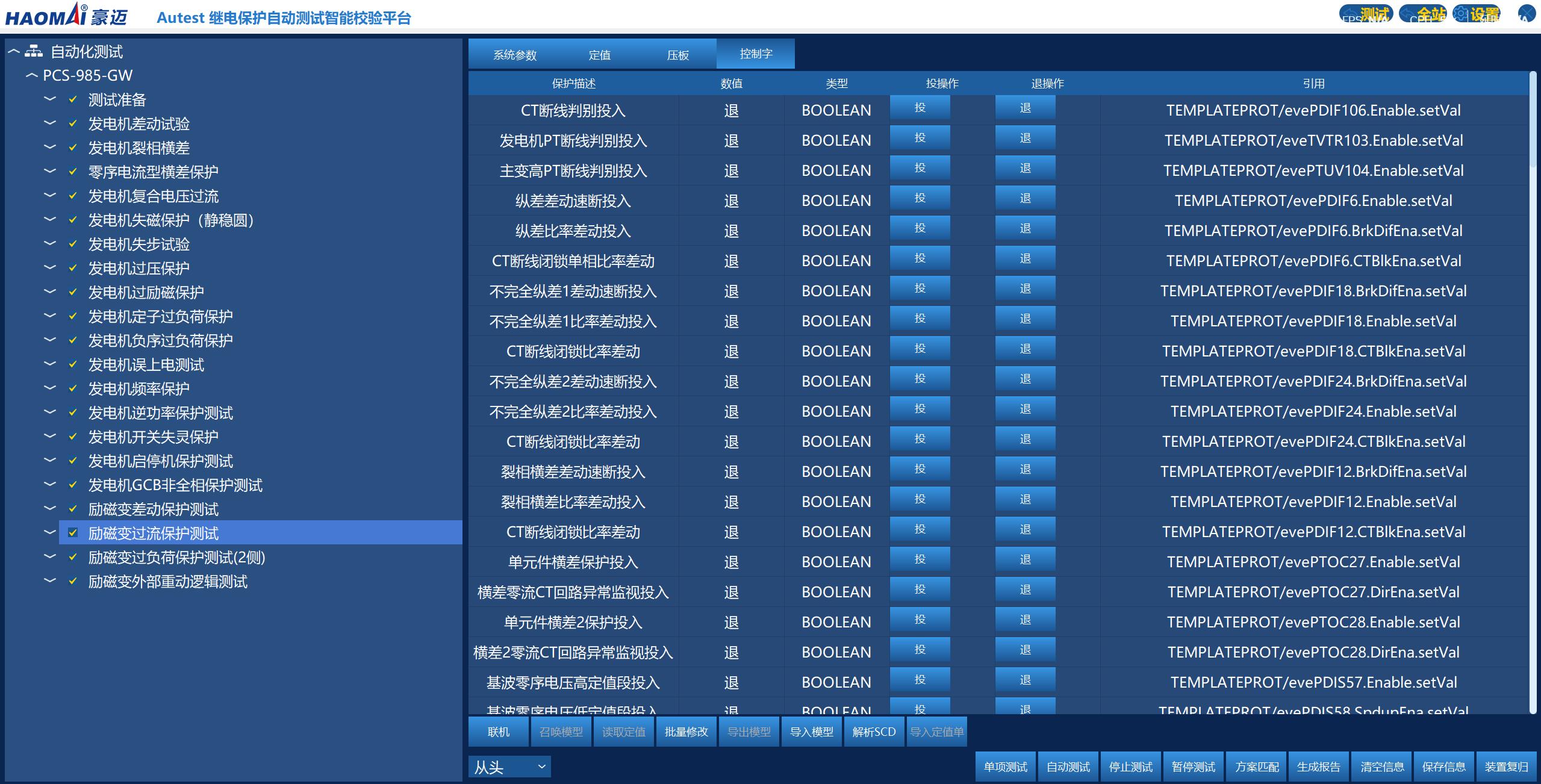

3）打开自动测试程序，召唤装置定值，点击方案匹配按钮，进行测试方案实例化。

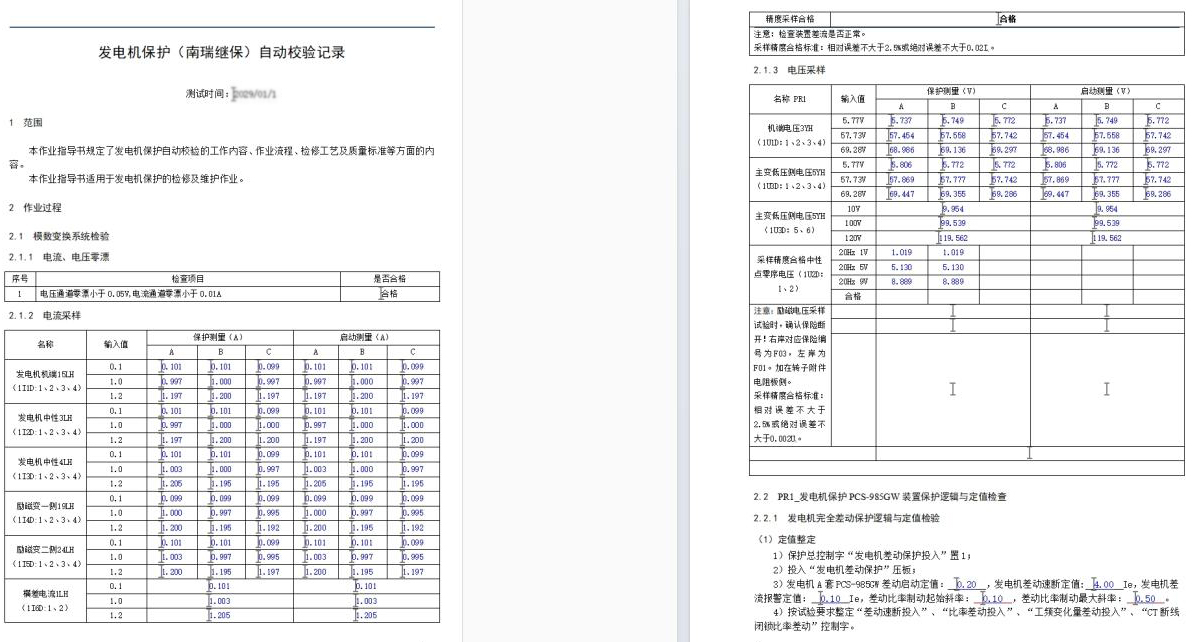

5）测试完毕后查看测试结果，生成定制化模板报告，发电机保护均通过各项逻辑验证。

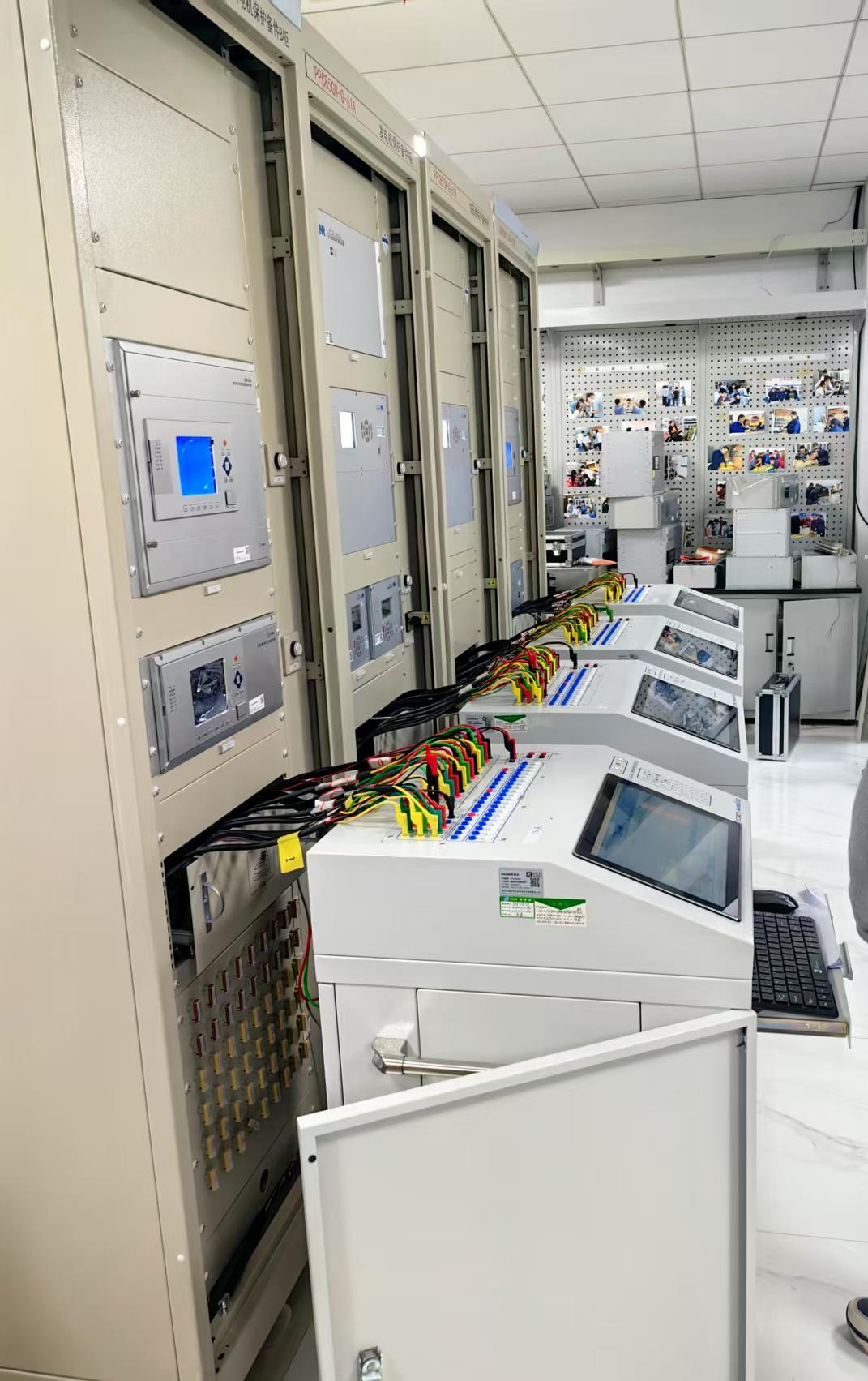

△ 现场部分校验项目
