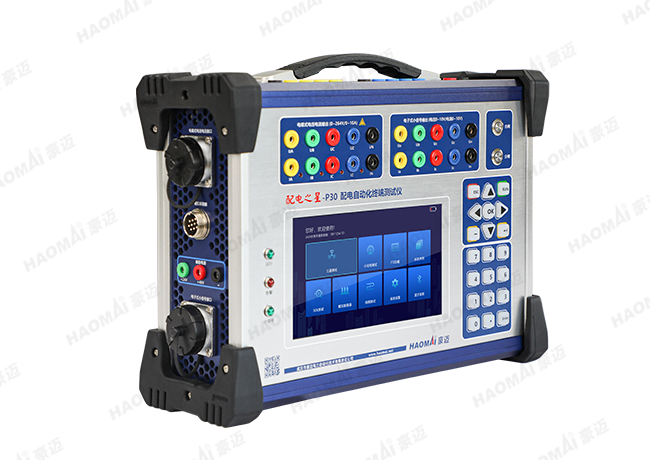

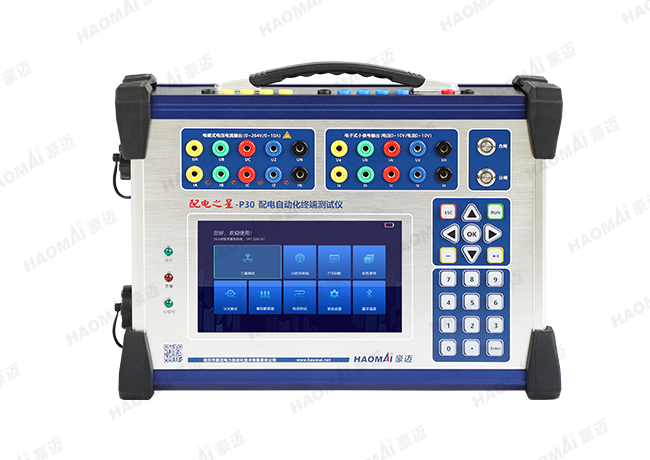

配电之星-P30 配电自动化终端测试仪
——更专业的电磁式、电子式、数字式一体多信号配电终端运维工具

测试仪采用2021年一二次融合标准化柱上断路器及环网箱入网专业检测标准开发设计,硬件全采用国产化。集成电磁式、电子式、数字式配电终端测试于一体的高精度测试仪,支持常规信号和小信号混合输出。适应于站所终端、馈线终端、一二次融合馈线终端等全类型配电终端设备试验检测,主要用于现场二次回路运维检修,特别适合配电终端FTU、DTU安装前后的快速调试验收工作。支持IEC101和IEC104规约验证是否符合要求,独立模拟断路器功能,能够对配电终端保护动作逻辑进行验证,内置高精GPS多台同步功能,全面支持电压时间型、电压电流型、自适应综合型等就地型馈线自动化测试。装置内置大容量锂电池,超长续航持续输出,体积小巧、重量轻,操作简便,完全满足现场运维需求。具备电压、电流输出、开入开出等接口,可对配电终端进行部分性能测试。

24小时销售热线:400 099 8859
  • 产品特点
  • 技术参数
  • 应用案例
  • 相关下载
  • 相关视频
产品特点
  • 运维好助手,体积超小,仅重5.5kg,易用高效,减少巡检维护时长
  • 大容量电池供电,续航时间不小于12小时
  • 内置模拟断路器,兼容各种电压模式,灵活可调的分闸和合闸时延
  • 4路电压,4路电流输出,相电压264.0V,相电流10.0A ,集成8路高精度小信号输出,满足各场景应用
  • 具备FT3数字信号输出,采集终端控制回路动作时间检测
  • 内置功能全面:三遥测试、状态序列、模拟断路器、保护功能、规约等测试
  • 易懂易操作的系统,7寸触摸彩屏,简洁流畅
  • 支持GPS多台同步仿真,满足现场FA馈线自动化测试
  • 支持IEC101、IEC104通信规约测试和验证
  • 新型高保真线性功放,输出精度高
  • 完善可靠的短路、过流、超时、过温等自保护措施,保证仪器使用安全
技术参数

电压模拟量输出

输出路数

UA、UB、UC、UZ

额定值

57.735V/100.0V/220.0V

单相输出范围

0~264.0V

输出精度

≤±0.05%RG

谐波次数

2~24次,谐波幅值:0~100%基波幅值

电流模拟量输出

输出路数

IA、IB、IC、IZ

额定值

1.0A/5.0A

单相输出范围

0~10.0A

输出精度

≤±0.05%RG

谐波次数

2~24次,谐波幅值:0~100%基波幅值

状态量输入

通道数

4路(电气隔离)支持有源和无源

状态量输出



通道数

4组快速开出

EVT 小信号输出

输出路数(独立通道)

Ua、Ub、Uc、Uz

额定值

相电压 3.25/√3V、零序电压:6.5V

单相输出范围

0~10.0V

带载能力

≥50mA

输出精度

≤±0.05%RG

谐波次数

2~24次,谐波幅值:0~100%基波幅值

ECT 小信号输出

信号类型

电压信号输出

输出路数(独立通道)

Ia、Ib、Ic、Iz

额定值

相电流 1.0V、零序电流 0.2V

单相输出范围

0~10.0V

带载能力

≥50mA

输出精度

≤±0.05%RG

谐波次数

2~24次,谐波幅值:0~100%基波幅值

FT3 数字信号输出

协议依据IEC 60870-5-1的FT3格式扩展数据通道来实现

通讯接口

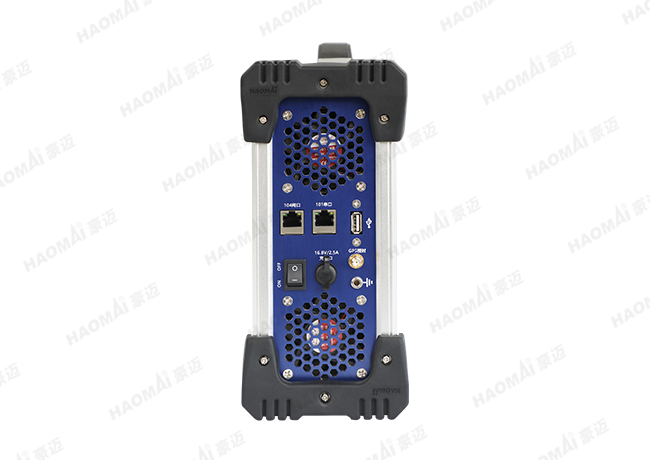

蓝牙通讯1个,RJ45类型网口1个、RS232串口1个,电口1个,支持GPS/北斗
