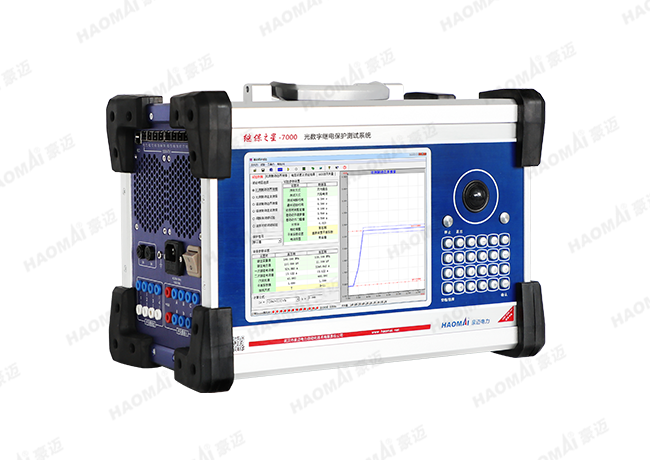

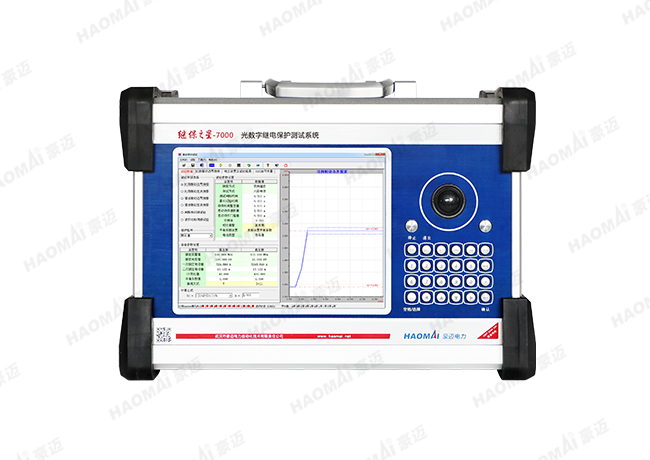

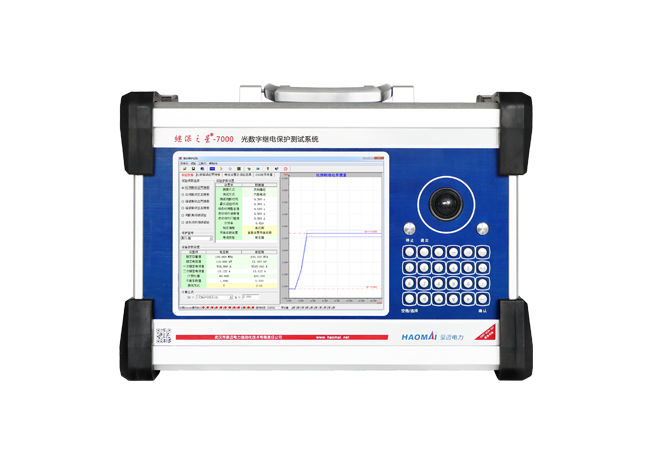

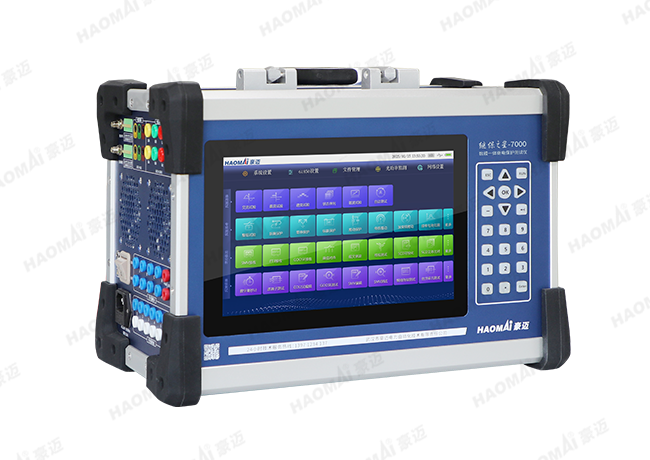

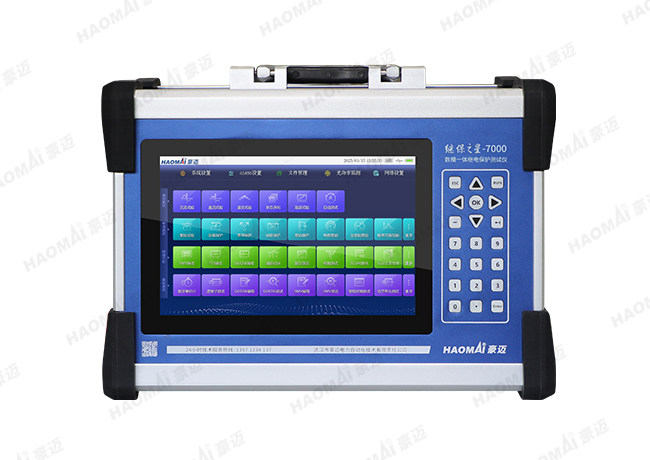

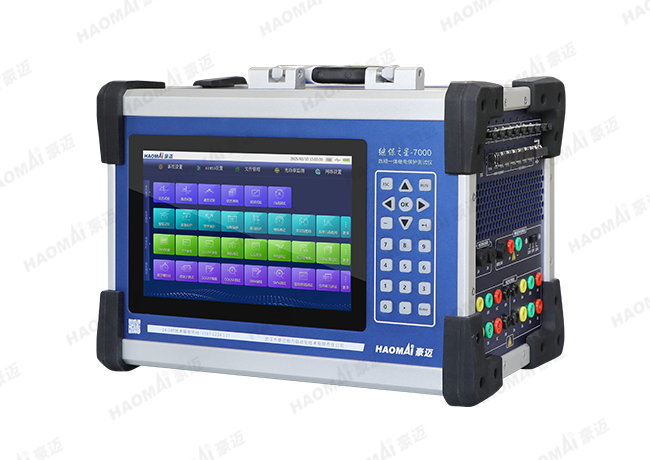

继保之星-7000 数模一体继电保护测试仪
——智能站光数字信号多功能测试与分析的单兵全能装备
“继保之星”系列继电保护测试仪积累多年研发与应用经验，根据用户需求经过了多次升级与优化，满足各类型继电保护装置的测试，凭借其灵活性、准确性、便携性和可靠性，深受广大用户青睐。内置测试模块可应用于主变、线路、发变组、电铁等装置的调试与校验。设备可通过二次开发，应用于包括电力系统在内的各领域电流、电压注入式测试场景。
24小时销售热线：400 099 8859
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 6×35A 每路270VA
- 6×130V 每路80VA
- 输出精度0.1%
- 1路110V/220V辅助直流电源
- 支持“模拟量+GOOSE”保护装置的调试
- 支持一键自动测试，提供自动测试接口、数字化接入接口，选配蓝牙、WiFi无线模块
自动测试功能
- 支持标准化自动测试接口，用于各类型保护装置的定值校验、功能校验、整组试验等
- 支持与主站端自动交互数据，包括任务命令接收和校验结果返回
- 支持MMS和CMS通信协议，支持与保护装置之间安全通信，实现校验结果实时可视化展示
技术参数
|
交流输出 |
|
|
电流输出范围 |
6×35A（270VA） |
|
电压输出范围 |
6×130V（80VA） |
|
输出精度 |
0.1% |
|
相位 |
0~360° |
|
相位精度 |
<0.1° |
|
叠加谐波 |
2~24次 |
|
频率范围 |
DC~1200Hz |
|
频率精度 |
优于0.01Hz |
|
直流输出 |
|
|
电流输出范围 |
6×±10A |
|
电压输出范围 |
6×±160V |
|
输出精度 |
0.2% |
|
IEC61850 |
|
|
支持标准 |
IEC 61850 9-2/2LE FT3，GOOSE |
|
网口数量 |
1个 |
|
LC光网口 |
4组100M 4组100/1000M复用 |
|
ST光串口 |
9个 |
|
光功率测量范围 |
-31dbm~-14dbm |
|
SCL/SCD文件解析 |
支持 |
|
开关量 |
|
|
开入 |
8路 |
|
开出 |
6路快速开出 |
|
硬件与配置 |
|
|
数据接口 |
USB |
|
供电方式 |
AC220/50Hz |
