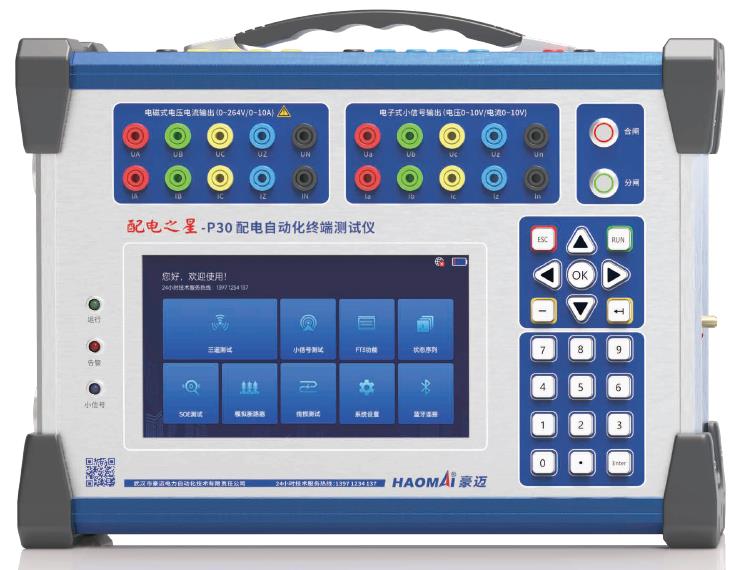

当前配电自动化加速发展，配电终端测试面临着时序失真、接口杂乱、终端不兼容、续航与便携矛盾等行业痛点。配电之星 -P30  配电自动化终端测试仪以底层硬件重构与顶层体验升级，实现从“软模拟”到“硬实时”、从“单一适配”到“全兼容”的突破，赋能现场测试更真实、更高效、更安全。

传统测试仪单 CPU 串行执行，复杂 FA 逻辑测试时序失真、效率低下，难复现现场时序缺陷。

创新 思路 ：配电之星 -P30  采用 电压电流输出与模拟断路器控制双 CPU 独立并行架构 。

• 专用 CPU 负责高精度、低延迟的电压电流信号输出，模拟真实电网的电气量变化 。

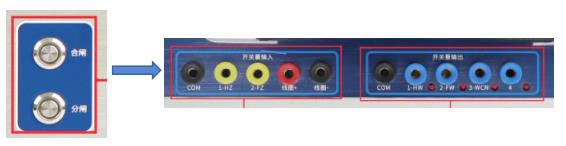

• 独立运行 CPU 模拟断路器模型，实时响应 配电 终端的控制指令，并 通过位置指示灯及颜色 反馈开关状 态。

• 双 CPU 并行工作，通过高速总线进行同步。在 FA 逻辑测试中，当终端检测到故障并发出分闸指令时，模拟断路器 CPU 能瞬时响应并改变状态，同时电压电流输出 CPU 也在并行地输出后续的故障或正常电气量。这种 “ 电气量 + 开关量 ” 的实时并行交互， 让测试无限接近真实的一次设备与二次设备协同工作场景 ， 尤其对于需要多次开关位置反转的复杂 FA 逻辑 校验 ，其测试的真实性和效率是传统测试仪无法比拟的。

目前市场上电磁式、电子式、数字式终端并存，传统测试仪需外接转换盒，信号延迟、同步误差大，现场适配繁琐。

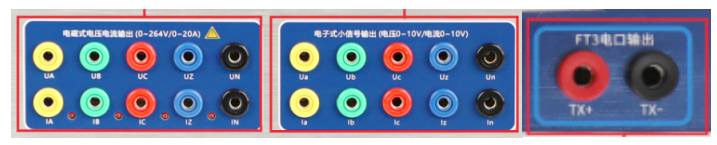

创新 思路 ：配电之星 -P30   “三合一”信号输出体现在 信号源端进行的物理层与协议层集成 。

• 在功放和数字信号处理器后端， 嵌入高精 模拟 小 信号 芯片 和独立 CPU 控制输出 光数字信号 FT3 。这两条链路从数模转换开始便独立并行，保证了模拟量 、小信号、 数字量输出的同步性和 输出 精度。

• 兼容各种配电 终端类型，只需在软件界面选择对应的输出模式 ， 配电之星 -P30  经过复杂的技术转换， 自动将测试对象的电气量，通过相应的物理链路和协议栈，封装成终端能识别的 “语言” 。

航插接口标准不一，运维需携带大量转接线，错接易造成测试失败甚至安全事故。

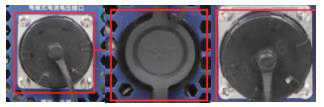

创新 思路 ：配电之星 -P30   支持全类型航插 接口。

• 内部集成可 调整 的引脚定义矩阵。根据用户选择的终端型号，将内部的开入、开出、电源等信号，通过固态继电器矩阵，路由到航插的正确引脚上。

• 航插采用防呆设计 ，确保 各种类型航插接入不会 冲突， 设备自带 过流、过压保护 装置异常停止输出，彻底 杜绝因接错线而导致的安全风险或设备损坏事故 。


户外作业要求 电池容量大， 续航 时间长， 但大电池增重、轻设备续航不足，长期困扰现场运维。

创新 思路 ：配电之星 -P30  通过提升全系统效率 ，兼顾长续航与便携性 。

• 优化功放拓扑与散热设计，宽负载范围保持高效转换，从源头降低能耗 。

• 实时监测测试任务，在待机或低负载时，自动降低非核心模块的功耗。通过 优化系统任务， 整机 仅重 4.5kg ， 兼顾全天户外续航与便携 。

轻量化不等于减配，配电之星 -P30  以系统性结构创新实现性能与重量的极致平衡：

• 镁铝合金框架，高强度与轻量化兼得 。

• 3D堆叠集成，紧凑整合主板、电源、功放，缩减体积与连接件。

• 重心优化 + 人机工学提手，长时间携带更舒适，户外作业零负担。

从双 CPU 硬实时交互，到三合一信号全兼容；从智能航插安全防护，到能效与结构的极致打磨，配电之星 -P30  完成底层硬件到用户体验的系统性重构，以技术创新破解行业痛点，让配电终端测试更精准、更高效、更安全 。
