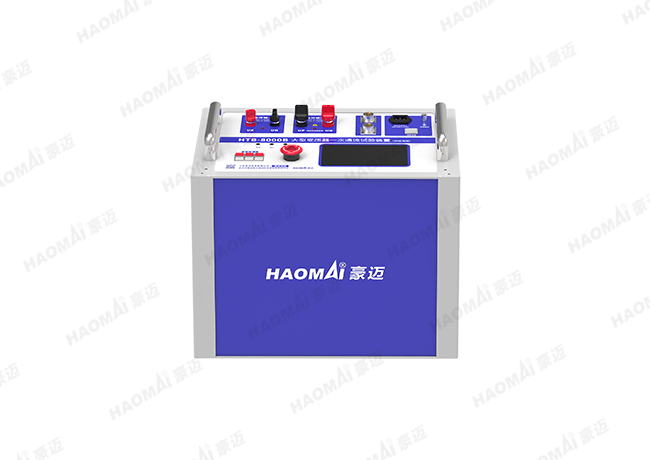

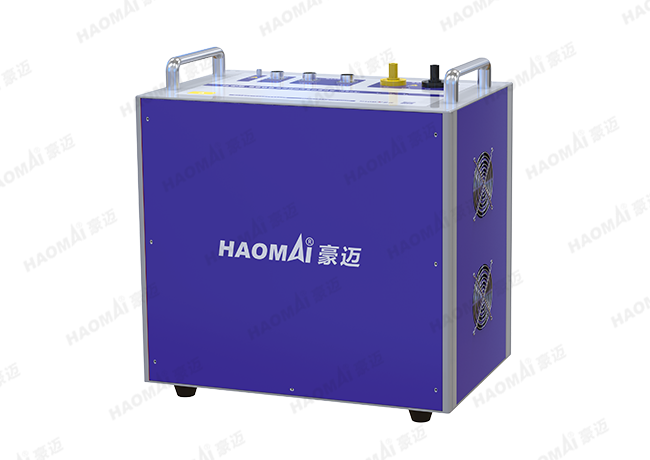

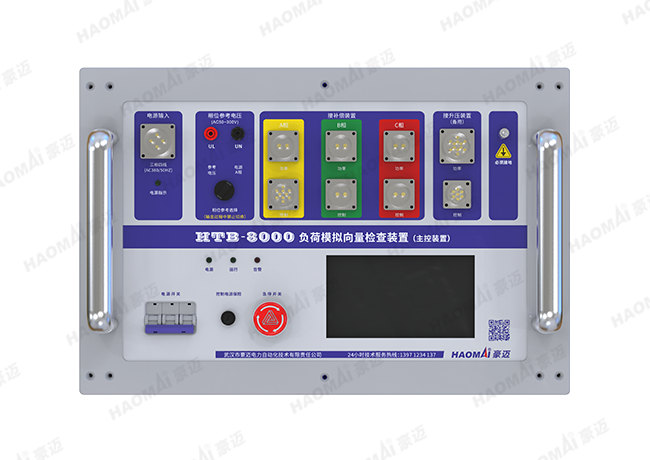

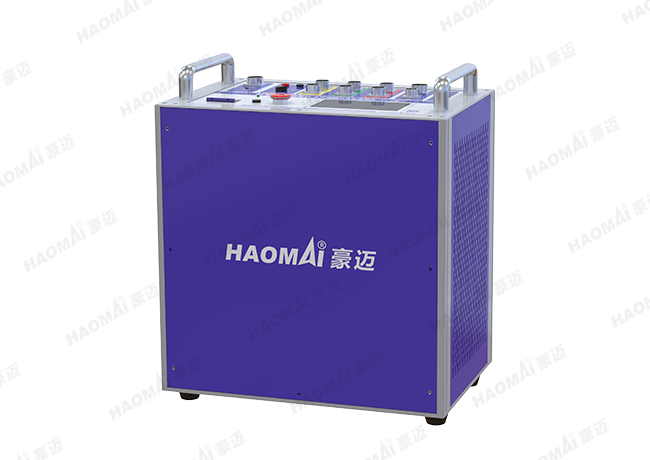

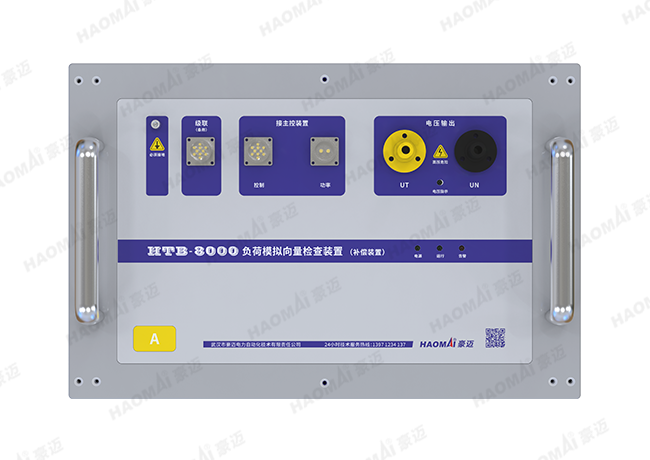

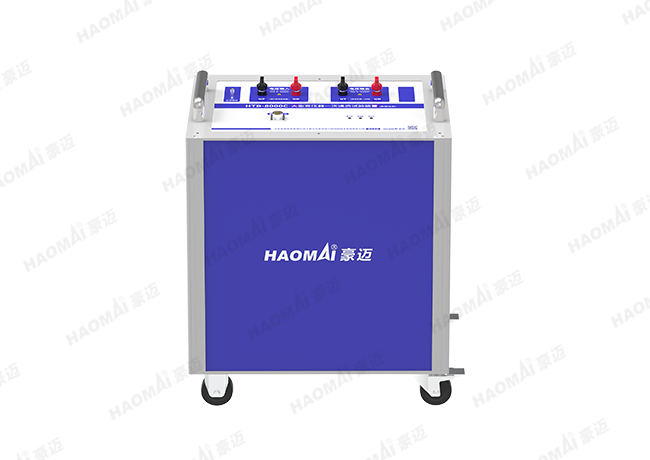

HTB-8000 负荷模拟向量检查装置
——可用于大型变压器穿越式通流、整站通流加压、一二次向量检查的轻小便携式通流电源
本装置采用电容补偿新方法，在对试验电源要求很低的条件下，大幅提高输出的试验电流和输出功率，可实现各电压等级变电站或换流站带主变或换流变一次通流试验，可穿过变压器对两侧进行通流试验（对侧短接），可对变压器两侧一次回路进行通流通压试验。完成对变压器差动回路、母差回路、母线/间隔回路等进行一二次回路向量检查、互感器变比检查、保护向量检查等工作。
24小时销售热线：400 099 8859
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 能对1000kV及以下变压器和±800kV及以下换流变进行一次通流试验；
- 能实现各电压等级的新建、扩建、改建变电站及换流站投运前继电保护向量检查试验；
- 集中控制，易懂易操作，自动升压注流；
- 具有试验回路检测功能，协助排除一次通流回路故障；
- 具有低功率输入、稳定大电流输出的特性，降低对试验场地电源的要求；
- 具有过压、过流、短路、过热等保护功能，全方位保护试验设备及被试设备安全。
技术参数
|
供电电源 |
三相四线 AC380V |
||
|
装置组成 |

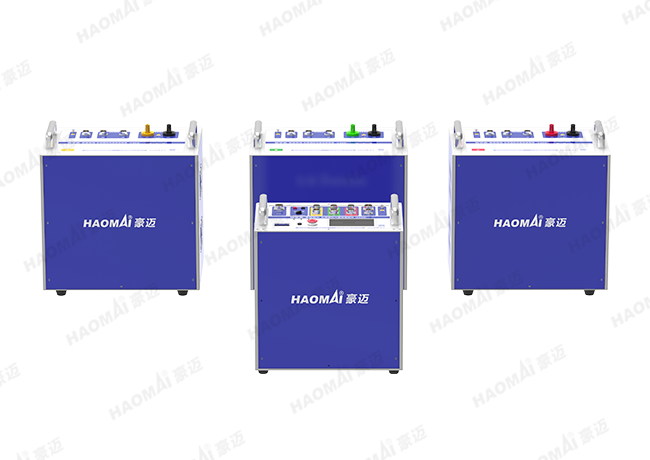

1台控制装置+3台补偿装置 |
3台控制装置+3台补偿装置 |
3台控制装置+3台补偿装置 |
|
输入功率 |
0~4kVA/相 |
0~8kVA/相 |
0~8kVA/相 |
|
输出功率 |
0~150kVA/相 |
0~300kVA/相 |
0~300kVA/相 |
|
相电流输出 |
0~100A |
0~150A |
0~100A |
|
相电压输出 |
0~1500V |
0~2000V |
0~3000V |
|
电流测量精度 |
±1.0% |
||
|
电压测量精度 |
±0.5% |
||
