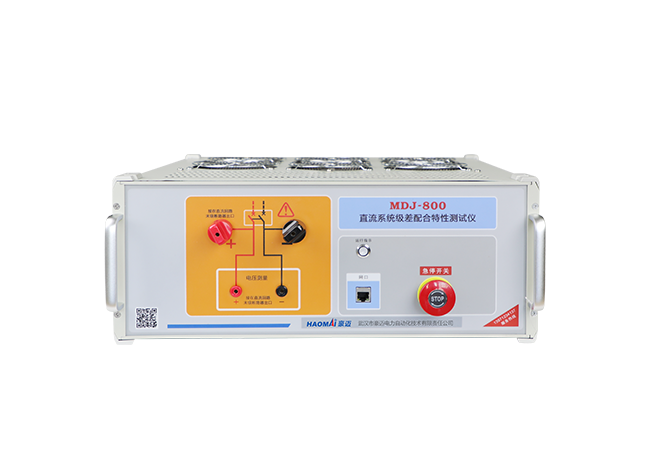

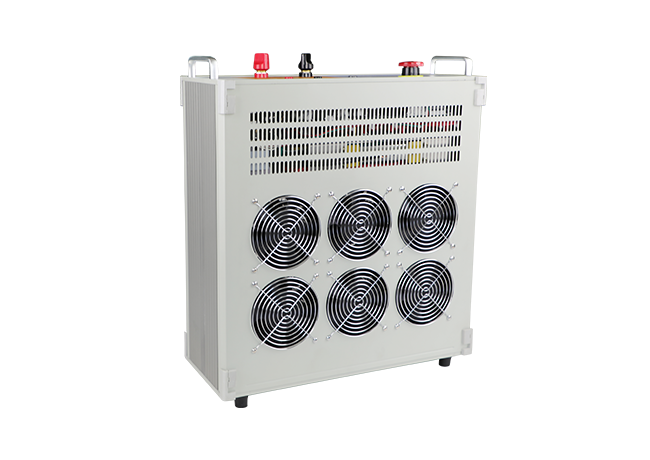

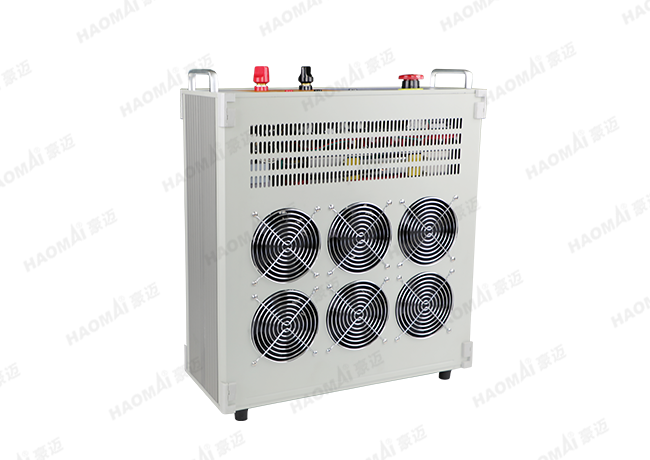

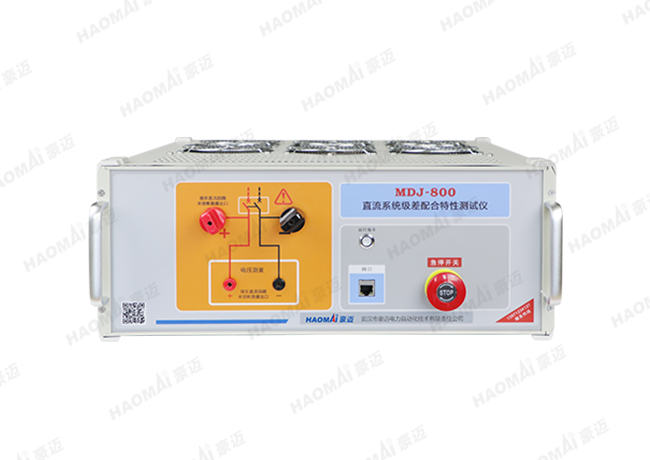

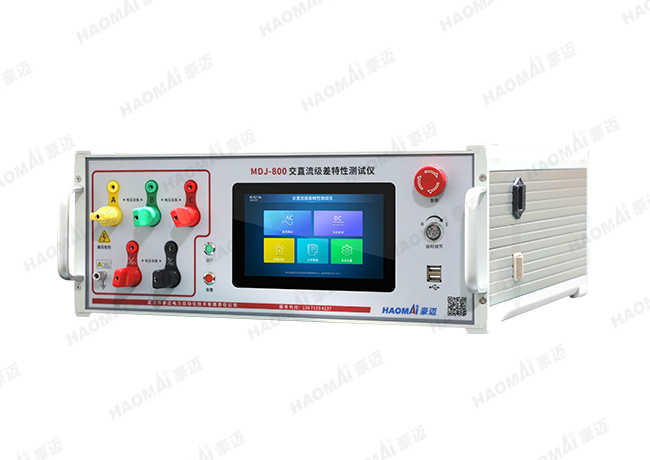

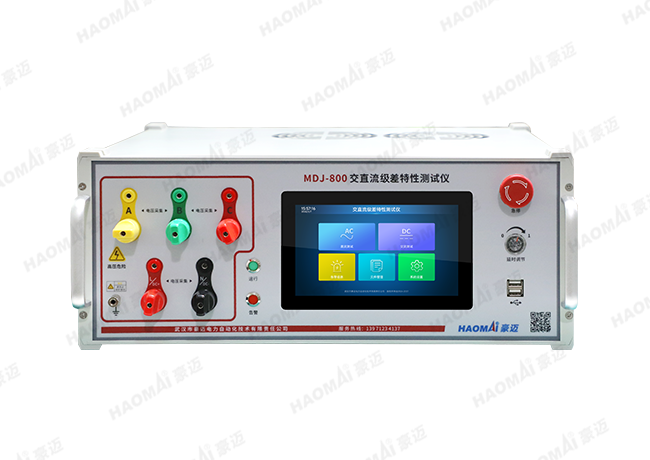

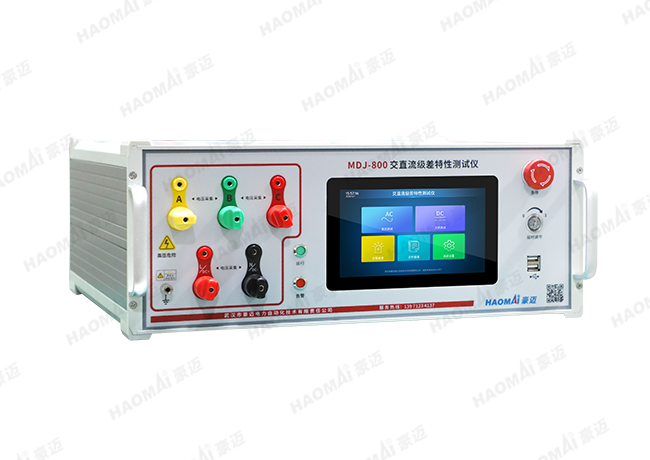

MDJ-800 交直流级差特性测试仪
——变电站交直流回路各级断路器保护动作级差配合正确概率测试
24小时销售热线：400 099 8859
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 具有线路短路电流预估功能，用于辅助交直流短路试验分析
- 识别交直流系统类型，防止选错或接错导致故障
- 以32位、480MHz高速微控制器为核心控制单元，搭配采样率3.6Msps高精度ADC芯片，确保信号采集可靠、记录准确
- 具有过零触发功能，减少对交流开关造成损伤
- 可进行交流回路/直流回路金属性短路故障试验，测试回路开关级差配合可靠性
- 采用可控硅进行控制，输出电流稳定，确保装置运行可靠
- 短路保护校验机制：提供自动延时断开与人工急停按钮两种切断回路方式
- 支持任意相间测试、相零测试及直流测试，可输出短路电流、分断时间、燃弧时间、熄弧时间以及开关分断时的波形曲线
- 配备可视图形化界面，内置数据库管理系统，支持随时查阅记录，并可生成EXCEL报表或转换为WORD报表用于打印与存档
技术参数
|
工作电源 |
AC 100V~240V，50Hz |
|
测试电源电压等级 |
AC220V、AC380V、DC220V、DC110V |
|
电压精度 |
0.5% |
|
电流精度 |
1% |
|
预估精度 |
5% |
|
电流测量范围 |
预估0~5000A，短路≤2000A |
|
延时保护 |
≤1000ms |
|
存储容量 |
2GB |
|
安全保护 |
三重保护（可控硅保护、时间继电器延时保护、手动强制断电） |
|
短路方式 |
相线短路、相零短路、直流短路 |
|
延时调节范围 |
5%~100% |
|
录波时间 |
测试前半周波与后半周波 |
|
录波分辨率 |
16位 |
