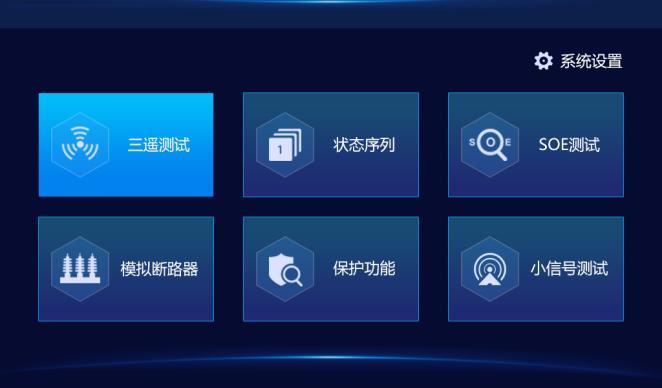

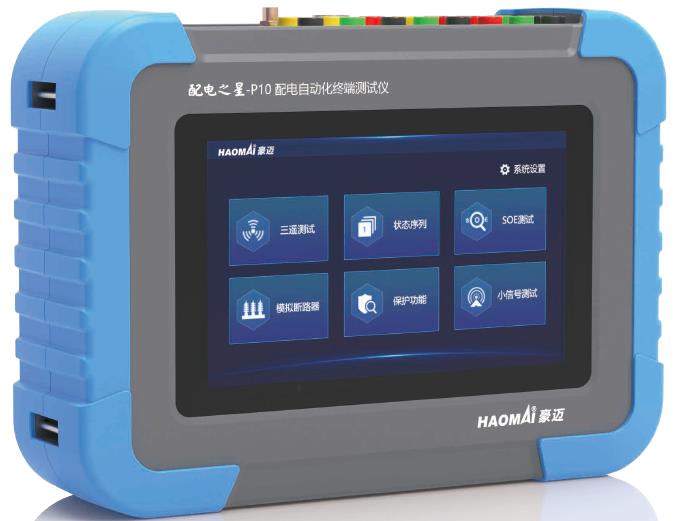

配电自动化终端调试是保障配网系统稳定运行的 关键 环节，直接关系到电网 运行 可靠性与安全性。配电之星 -P10 配电自动化终端测试仪作为 专业测试 工具，专为配电终端（ DTU、FTU、TTU）的现场调试、验收及定期检验而设计，轻小便携，内置电池，能够高效完成 配电 终端功能 、 性能测试及故障排查。 下面简单 介绍配电终端调试流程 与方法 。

1 、 设备定位：在仓库图中找到待调试的目标设备。

2 、 挂载调试牌：在设备上选择挂上调试牌， 表示 该设备正处于调试状态。

1 、 遥信调试

触发类遥信：

项目：远方就地、交流失电、电池活化、电池欠压、开关 等 。 注：开关动作时，若弹簧未储能，该信号应联动动作。

方法：模拟触发以上条件，检查主站是否正确接收并显示相应的遥信变位信息。

状态类遥信：

项目：总远方就地、交流失电、电池活化、电池欠压 等 。

方法：操作 过程中 观察主站状态是否正确变化。

项目：开关、隔离刀闸、接地刀闸分合位状态 等 。

方法： 核对 现场实际状态与主站显示是否一致。

2 、 遥控调试

项目：开关、电池活化 等 。

方法：对开关执行遥控 “预置”操作，主站显示“预置成功”即为合格。

对 “电池活化”执行遥控操作，检查命令是否成功执行。

3 、 遥测调试

加量标准与合格范围：

电流 / 有功：加入电流值，应触发遥信的保护电流 I、II段及事故总信号。动作后，核对主站显示的遥测值是否正确。有功值和电流值根据现场互感器变比进行计算核对。

电压：线电压合格范围为 9.05 kV - 10.05 kV。注：部分开关可能只有两相电压 。

无功：无功功率合格范围为 ±30之间 。

零序电流：加入零序电流值，应触发遥信的零序 I段告警和接地告警。动作后，核对主站显示的零序电流值是否正确，合格范围为99.5 A - 100.5 A。

4 、 遥脉调试

方法：检查每个间隔的整型电量值（遥脉），确认有数值上传。

5 、 遥调调试

定值召唤： 选择 设备召唤以下定值和时间，与现场实际设定值进行核对 ， 包括 过流 I段定值及时间 、 过流 II段定值及时间 、 小电流接地告警时间 。

定值下装：核对一致后， 选择 部分内容进行参数下装。下装完成后，必须再次召唤定值，确认下装值与现场设定值一致。注： “小电流接地告警时间”须进行下装测试，并核查设备是否支持此功能。

6 、 录波调试

方法：检索设备并召唤录波文件列表，能成功列出列表即为合格。

DTU调试流程 可参考 FTU 调试 ， 遥控、遥测、遥脉、遥调、录波调试方法与 FTU相同，遥信部分略有不同。

遥信项目：

公共信号：总远方就地、交流失电、电池活化、电池欠压。

开关信号：开关远方就地、开关。注：若开关类型为负荷开关，只有 “开关”信号动作。

若开关类型为断路器加刀闸或小车开关， “开关”动作时，“弹簧未储能”信号应联动动作。

刀闸信号：隔离刀闸、接地刀闸。
