负荷模拟式继电保护向量检查试验方法通过专用设备从一次侧施加电压电流， 对 主变装置进行通流通压，验证一二次回路向量的正确性。

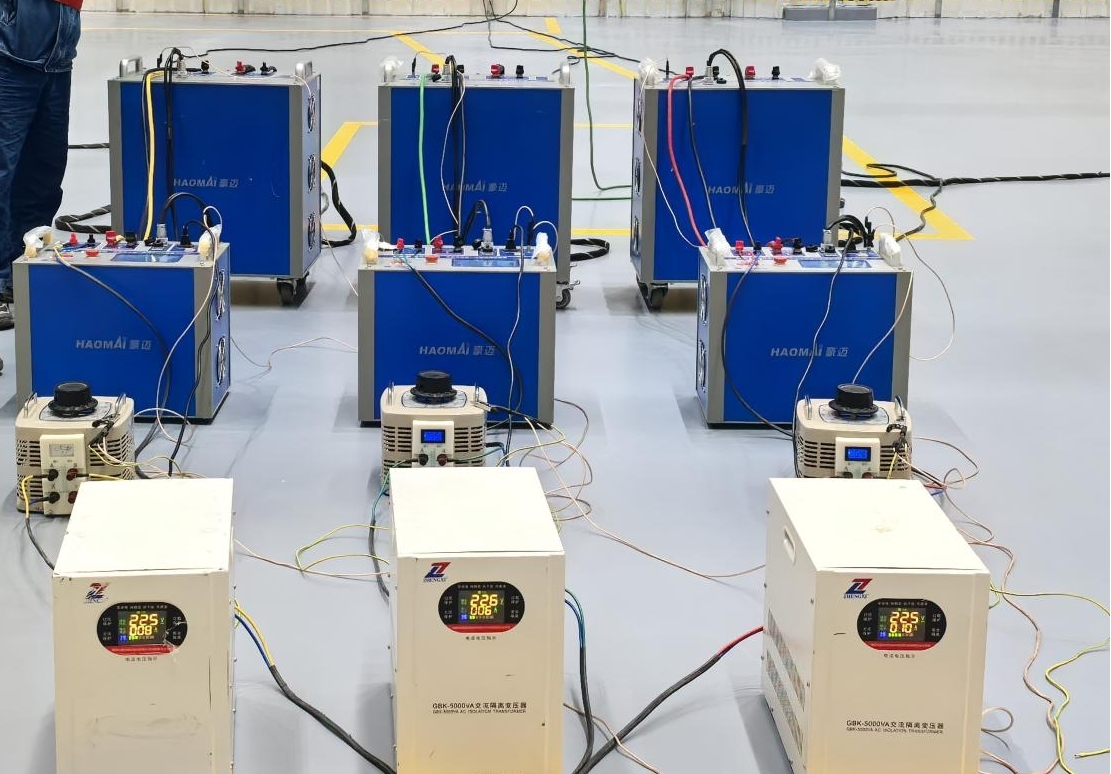

试验装置： HTB-8000 大型变压器一次通流试验装置

试验方式 ： 阀侧三相注流加压，网侧短接接地。通流间隔为极 1 高 阀厅 Y/Y与Y/D分相换流变、极2 高 阀厅 Y/Y与Y/D分相换流变。

变压器铭牌参数分析 ：

网侧注流、阀侧短接接地方式中，网侧电流太小无法达到试验目的，故从阀侧注流、网侧短接接地。 Y/D与Y/Y方式中，Y/Y方式阀侧比Y/D方式阀侧额定电压等级多√3，因此Y/Y方式阻抗过小（5Ω），低于补偿最低阻抗要求（6.5Ω），需要串联电抗来增加回路阻抗。Y/D方式因阀侧无√3，网侧有√3，故用电流比来计算感应电流，相较于用电压比来计算感应电流得出的一次电流数值更准确。

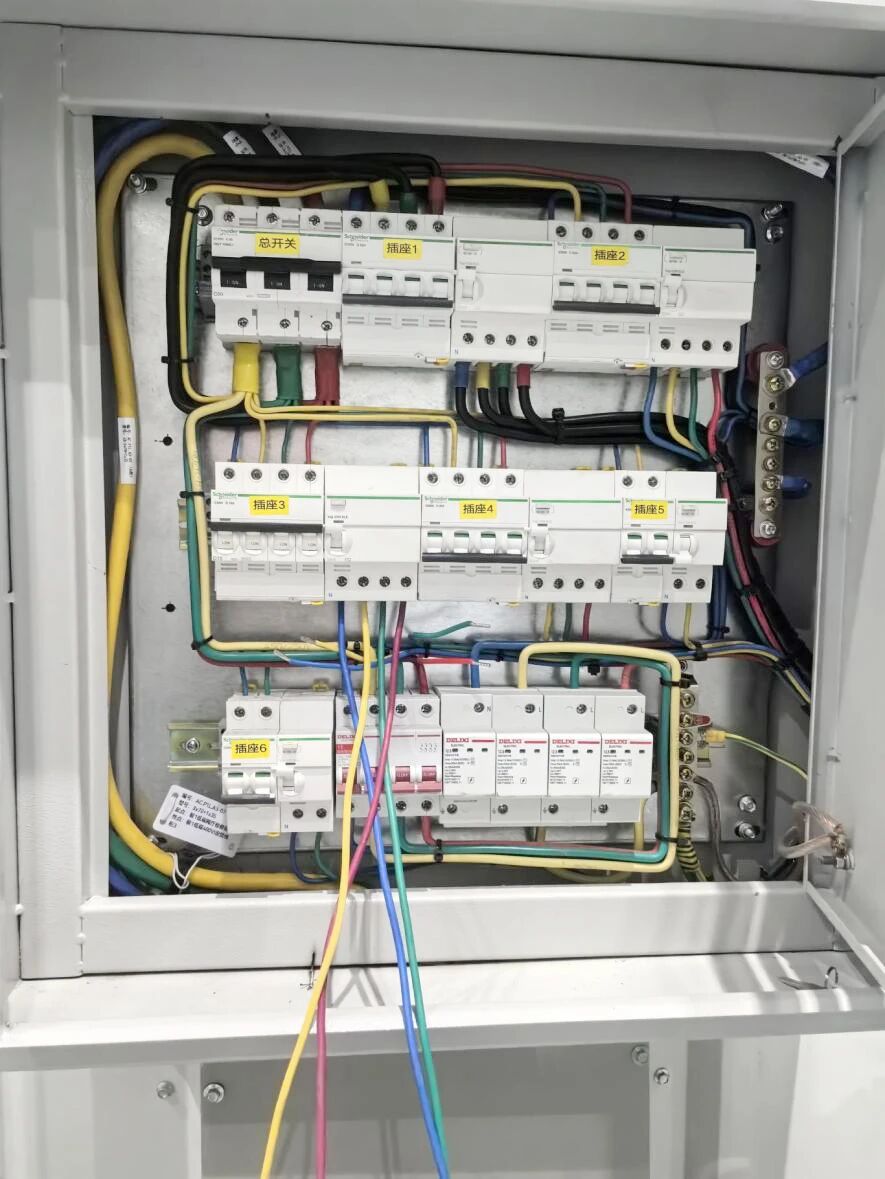

1）装置取电

2）参考电压施加

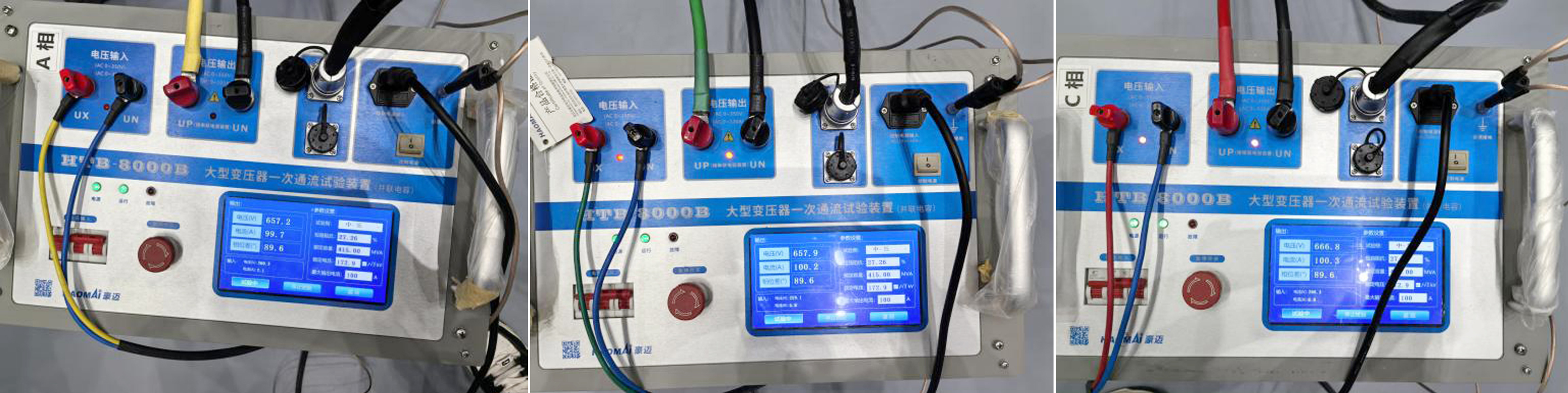

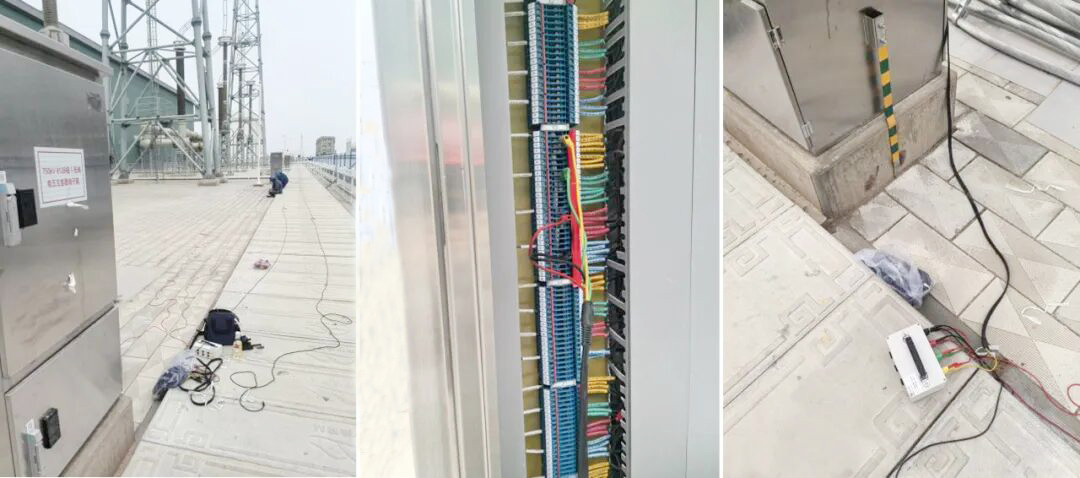

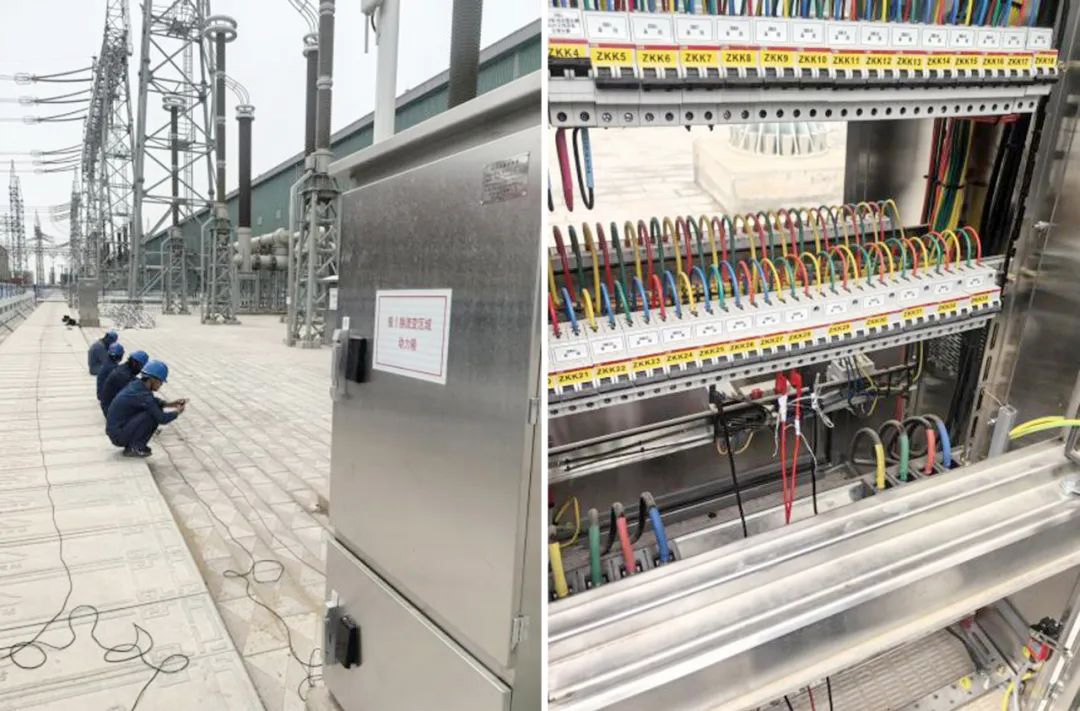

HTB-8000 大型变压器一次通流试验装置是以取电处（站内检修箱电源）A相电压为基准，对侧（网侧）短接接地没有一次电压 ， 只有一次电流，故需以检修箱电源 A相为基准电压输出二次同源参考电压至对侧（网侧）保护二次侧。

3） 极 1高阀厅Y/Y方式注流

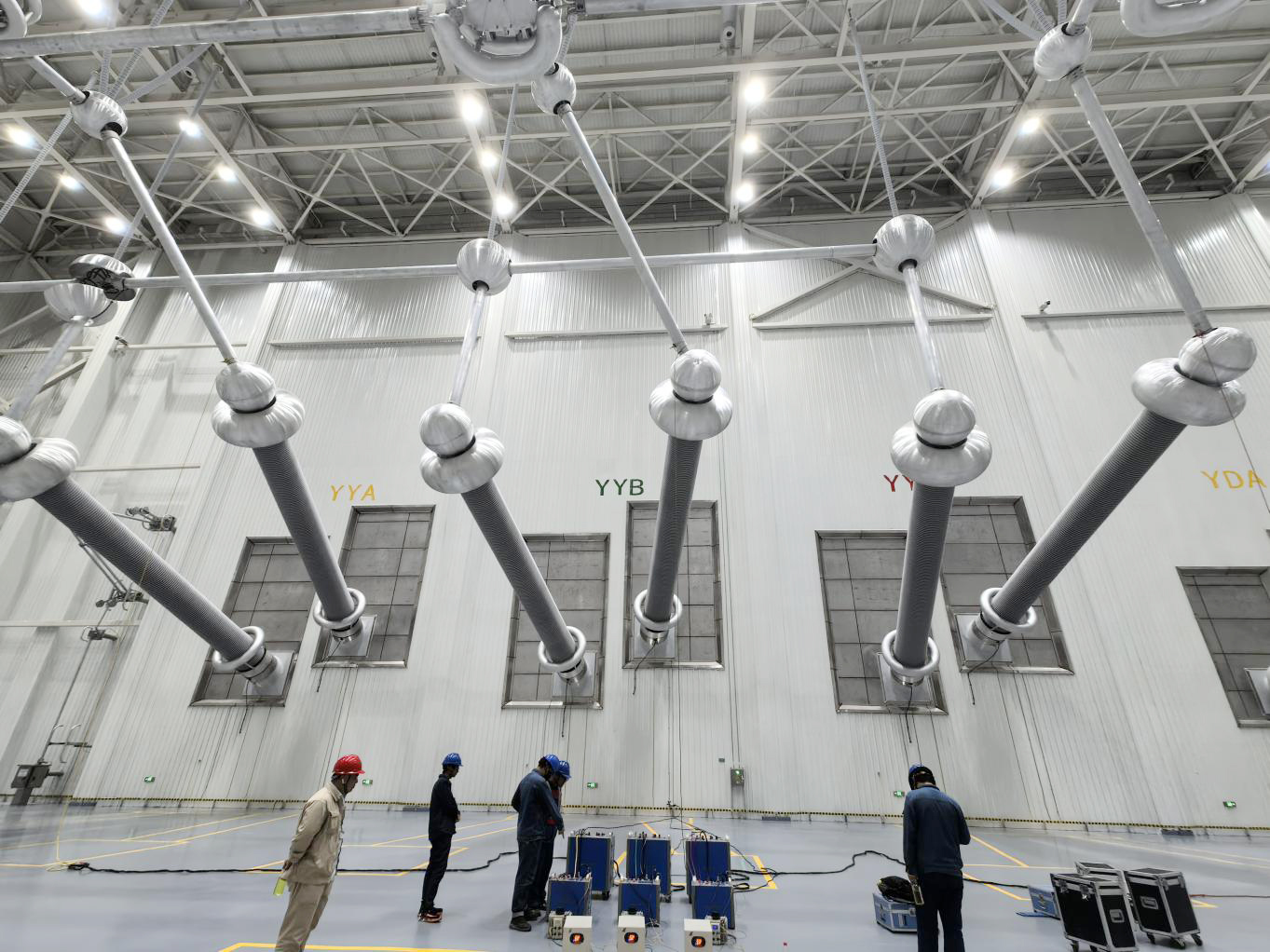

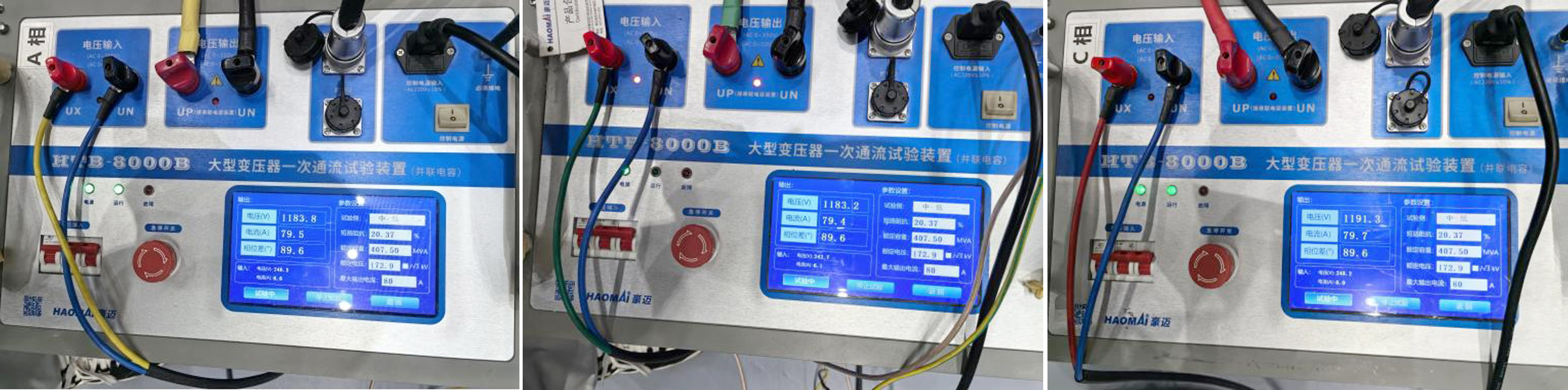

极高端阀侧 YY注流100A，网侧感应电流22A，YY方式中仪器只需N线接地排，合上阀厅地刀，仪器A / B / C相分别接对应柱子即可形成回路。YY方式注流需要串联电抗器，根据实际串入电抗器后的阻抗反推短路阻抗参数，也可根据电抗器铭牌 ， 加上 YY方式换流变阻抗 后计算 得出 。

4）极2高阀厅Y/D方式注流

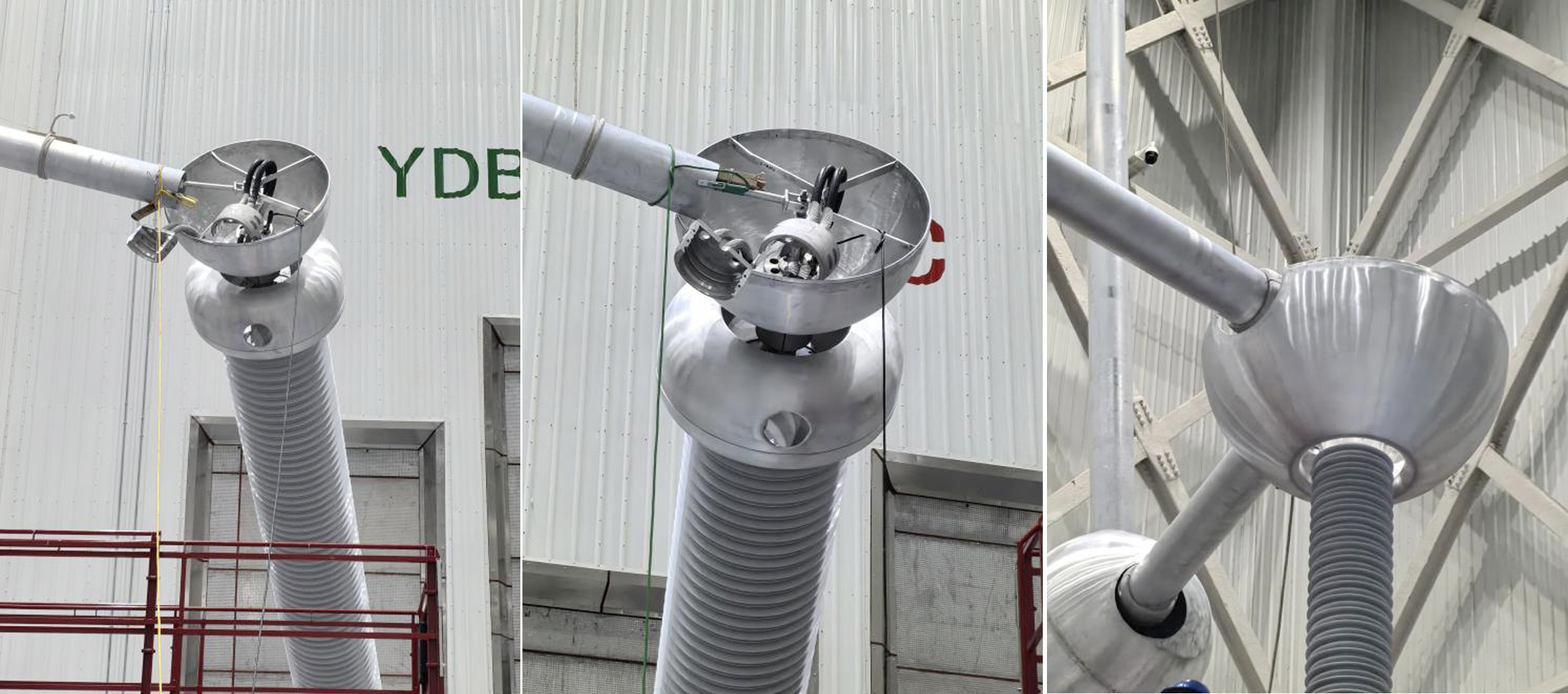

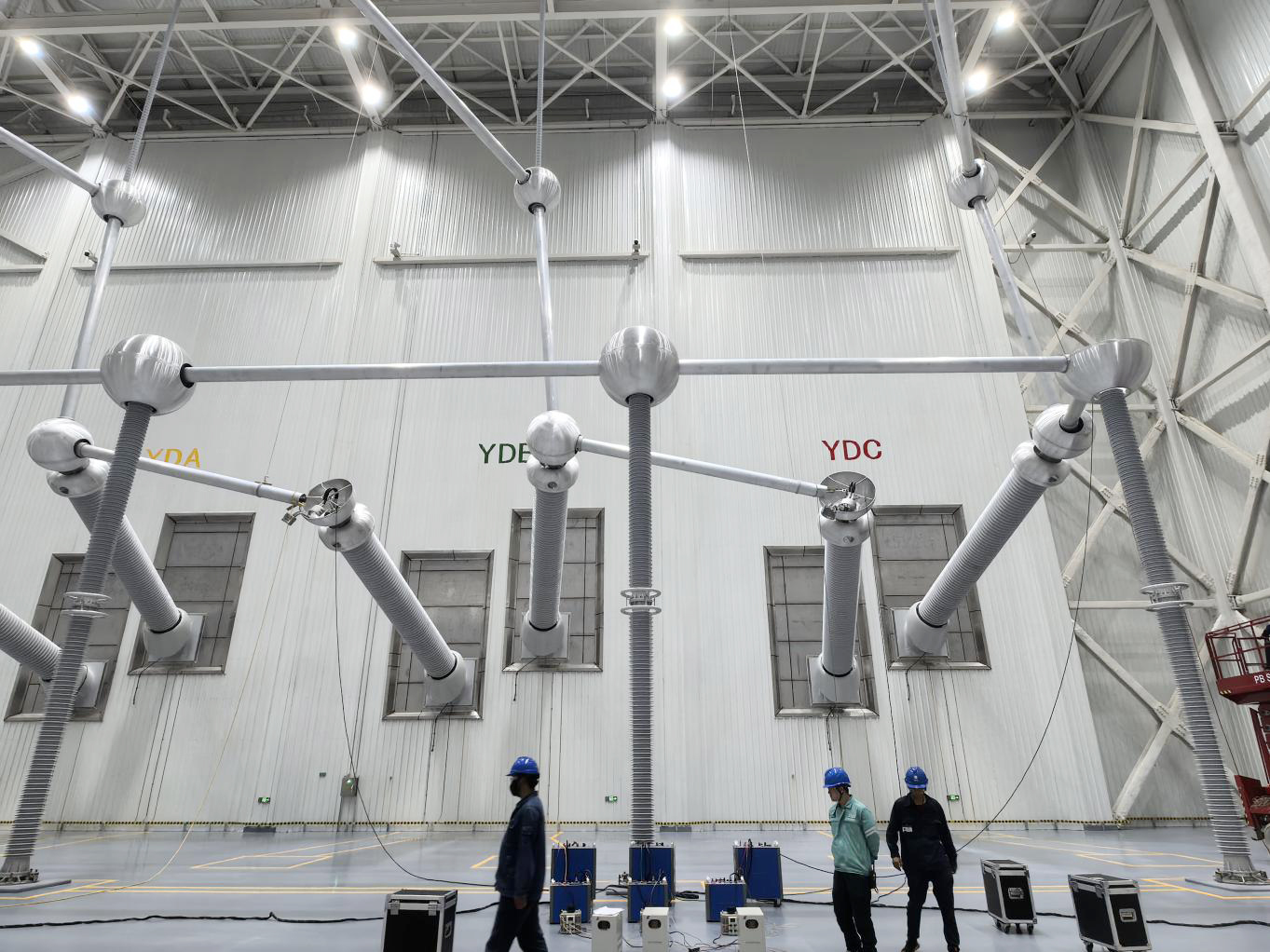

极高端阀厅 YD方式注流80A，网侧感应电流30A 。 YD方式中阀侧三角形接线，B相尾端与A相首端相连，B相首端与C相尾端相连，C相首端与A相尾端相连，故解开Bn相球体、解开Cn相球体、解开C相球体，Bn相球体处， 装置 A相线夹阀侧A相首端，Bn相夹B相尾端，依次类推。

整个试验 过程 高效 有序完成 ，各项试验数据 准确 ，为换流变接线正确性提供了数据支撑，有力保障了换流变极 Ⅰ高与极Ⅱ高阀厅的顺利投运。
