配电之星系列 配电自动化 终端测试仪主要适用于站所终端、馈线终端、一二次融合馈线等全类型终端设备试验检测 ， 集成电磁式、电子式、数字式配电终端测试于一体，支持常规信号和小信号混合输出，验证 IEC101和IEC104规约，自带模拟主站功能对“四遥”进行验证检测。可根据对应标准固定测试 方案 一键完成所有测试项目，测试完成后自动生成检测报告。

• 遥信： 现场终端收到的信号是否能正常上送主站，主站通过终端上送的遥信信号来判断现场电力设备运行情况。

• 遥测： 终端采集现场测量电压、电流，通过线损模块计算出终端的有功和无功状态。在调试阶段，可以通过测试仪模拟现场实际运行情况，测试终端的遥测功能。

• 遥控： 主站通过远方遥控操作现场终端和电力设备的运行状态，使其满足电力设备正常运行要求。

• 遥调 ： 主站远方获取终端运行参数，并可根据现场要求修改终端相关参数。

• 遥脉 ： 终端采集现场电力设备实际用电情况及电能量上传至主站，主站通过数据计算电能使用情况。配网检测项目配置：

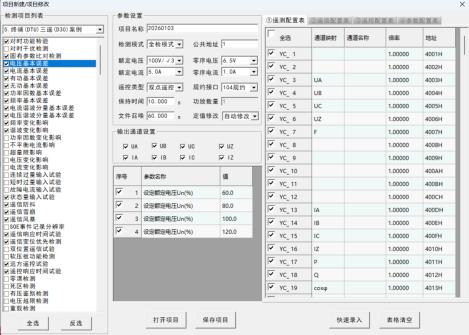

在左侧 框内勾选对应测试项目， 也 可根据需求在 “自定义”项目自建检测项目 ， 选中项目后 配置 相应参数。 在右侧 框内配置对应遥测通道，此处为模拟主站回采遥测通道映射，配置完成后模拟主站会对应通道回采遥测信息。

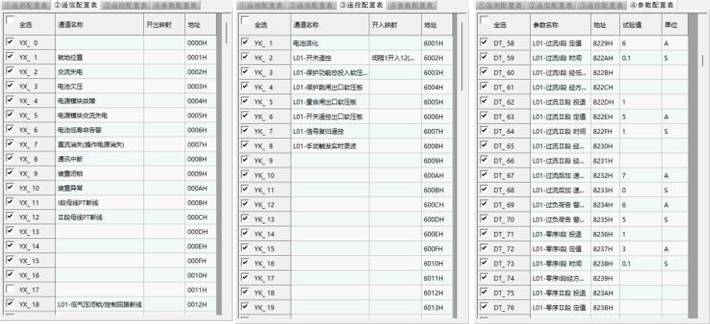

△ 遥信、遥控、遥调配置

配置对应遥信通道，此处为模拟主站回采遥信，可一键快速录入 。 “开出映射”对应测试仪硬接点开出，一般对应“合为”、“分为”和“未储能”。

配置对应遥控通道，此处配置后，在配电终端置于远方时可通过测试仪模拟主站遥控相应地址控制终端遥控点位。

配置遥调相应参数后，一键测试过程中，测试仪模拟主站可根据检测项目投退相应软压板或参数。

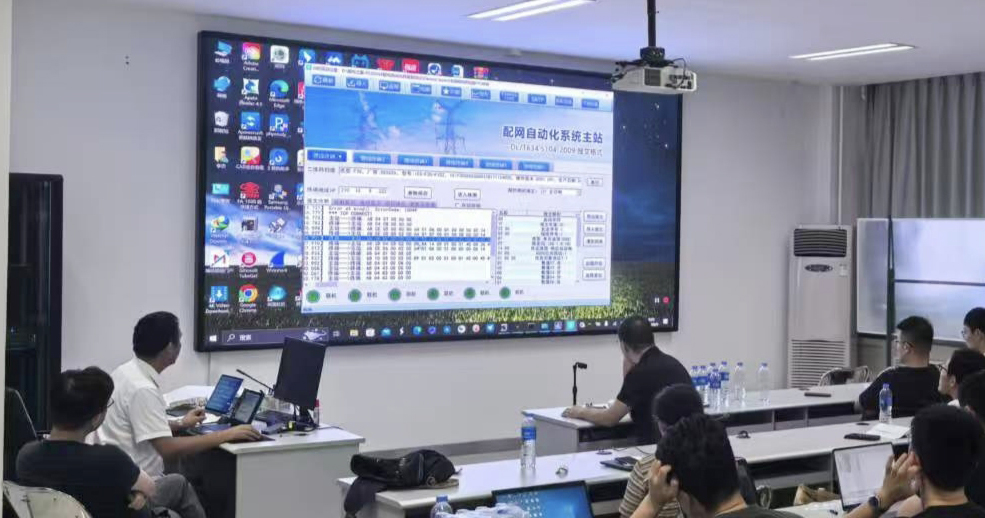

测试过程中报文交互可通过点击报文直接解析，测试仪 支持 投屏，方便 学习交流， 判断分析测试报文信息内容。测试过程 中可暂停 ，测试项目对应遥调投退压板和参数，测试完成后自动恢复原有定值。

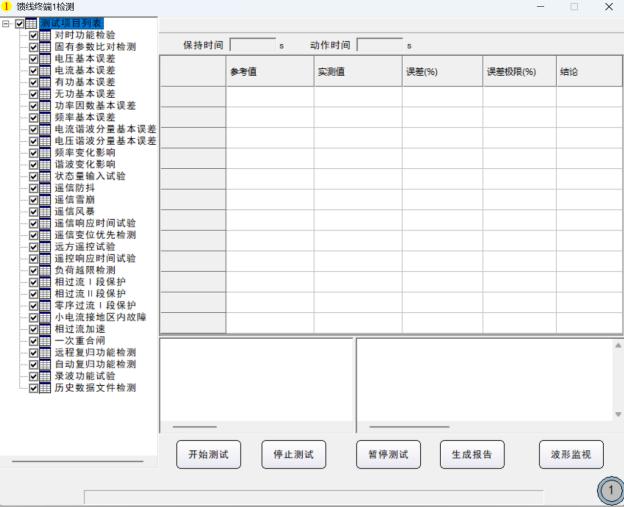

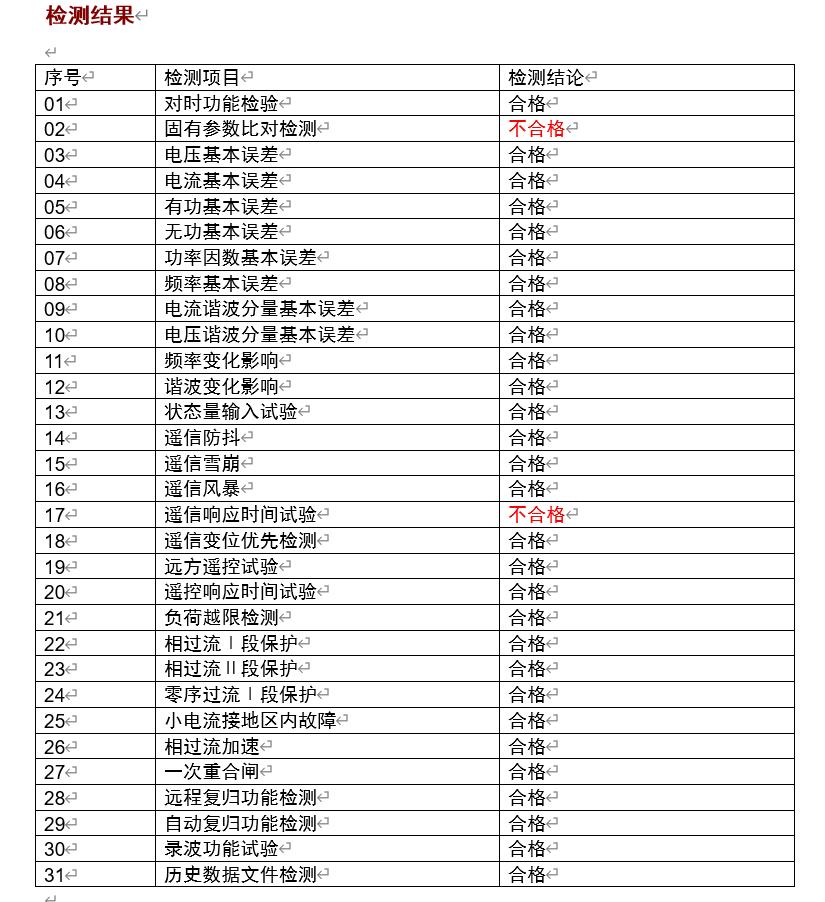

配电终端和测试仪模拟主站通讯连接后，测试仪可一键完成所有选择项目的测试并判断 是否合格 ，测试完成后自动 生成 检测报告。
