电力系统中新设备投产、线路改造或大修完成后，继电保护装置投入运行前必须开展向量检查，校验电流互感器（ CT）、电压互感器（PT）的极性、相序及二次回路接线的正确性，确保保护装置在故障工况下能够准确判别故障方向，保障电力系统安全稳定运行。

在变电站内单间隔保护装置更换、线路参数调整或二次回路改动后，均需开展保护向量测试，验证二次回路接线的准确性。若极性或相序出现错误，可能造成保护装置误动或拒动，引发大面积停电事故。

试验目标：

1）核验 CT/PT 极性、相序及二次回路接线的正确性；

2）确保保护装置采集的电压、电流相位与系统实际工况一致；

3）为保护装置安全可靠投运提供技术支撑。

下面主要以 变电站单间隔更换保护装置 或更换 CT端子箱至保护侧电缆的试验场景为例 ， 介绍本次试验原理及方法。

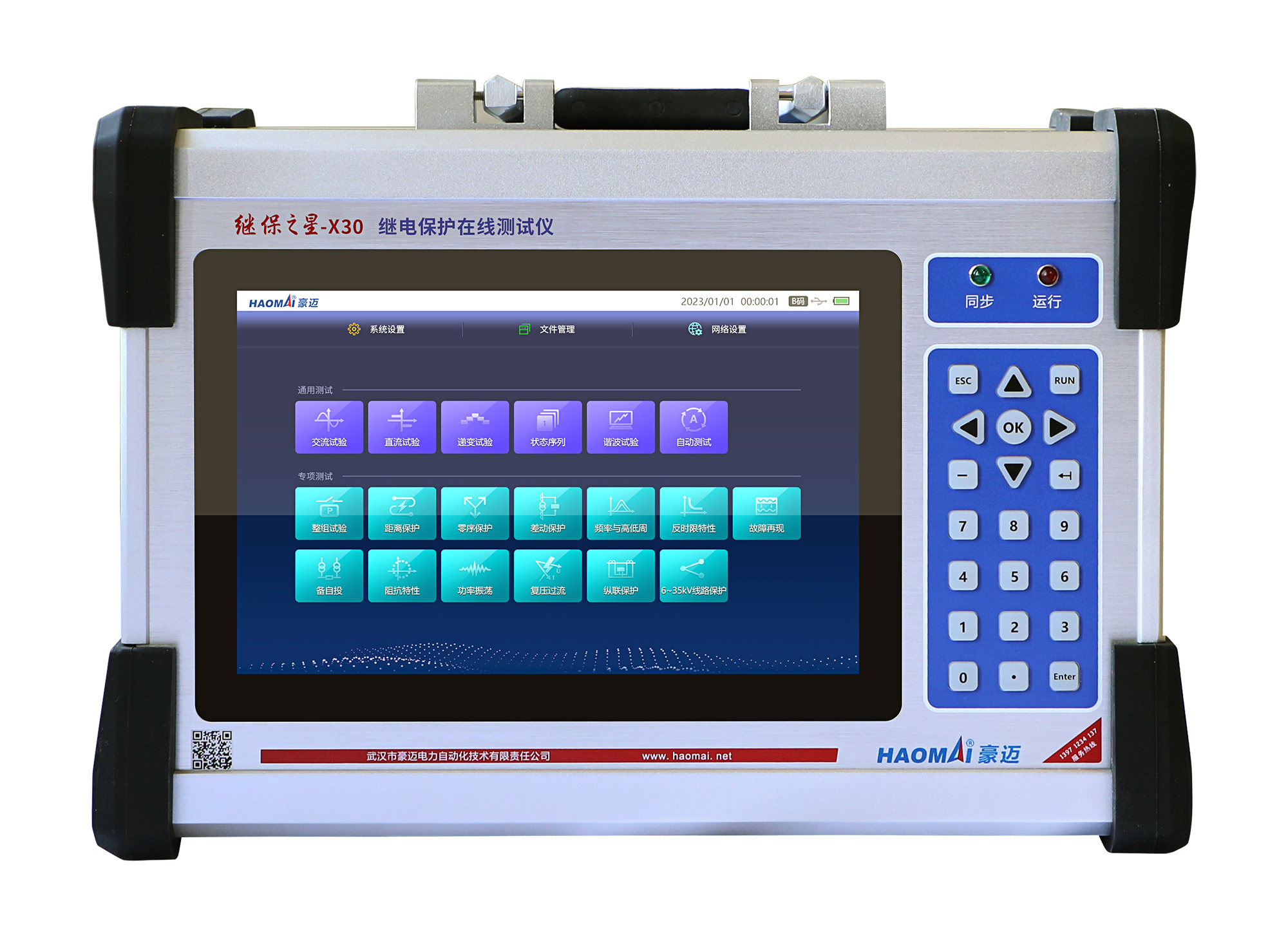

试验设备：继保之星 -X30 继电保护在线测试仪

该设备支持电压同步采集、同频同相电流输出、 GPS/BD双系统对时、跨站同步测试。

试验方案：在 CT一次侧无电流的条件下，通过二次侧施加测试电流，验证CT、PT极性及二次回路接线的正确性。

通过采集 PT二次侧电压作为参考基准，同步输出与参考电压同频率、相位可调的电流信号。在户外CT端子箱处施加电流至二次电缆，在室内保护装置上查看电流电压幅值相位，与理论向量进行比较，从而判断保护向量是否正确。

对于方向保护装置，需要验证功率方向元件的指向是否与系统运行方式一致，确保故障时保护装置能够正确判断故障方向并选择性动作。

1） 一次侧：一次设备正常投运，母线侧带电，间隔刀闸处于断开状态， CT一次侧无负荷电流通过；

2） PT电压：PT二次侧电压正常、相位正确，可作为测试的参考电压源；

3） 确认测试设备工作正常、接线正确；

4） 做好安全措施，防止二次回路开路、短路。

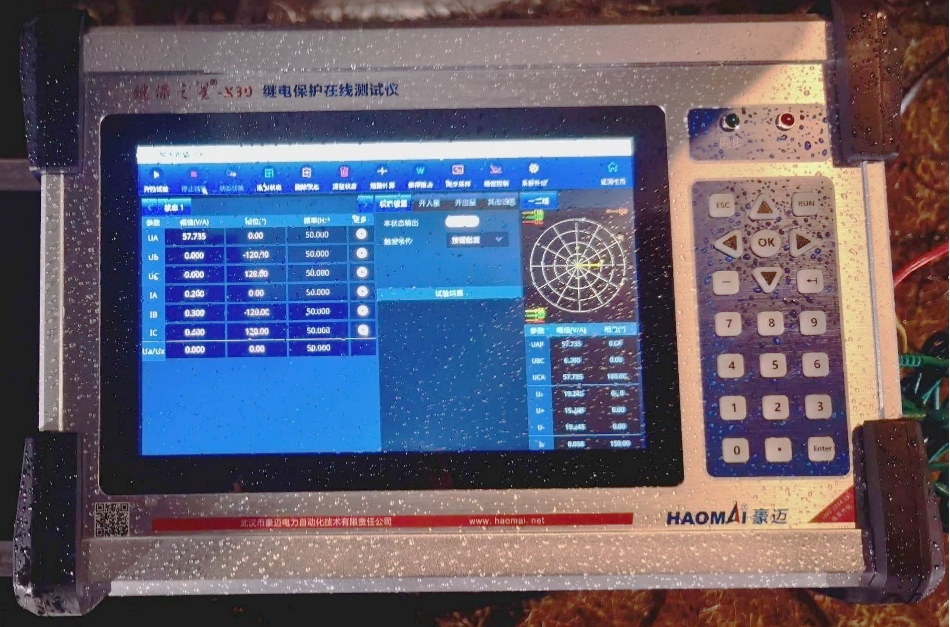

1 ） 电压同步采集： 继保之星 -X30 继电保护在线测试仪 接入 PT二次侧，采集现场运行电压作为同步基准信号。

2 ）   测试参数设置：设置输出电流幅值、频率等参数，确保与基准电压同频同相。

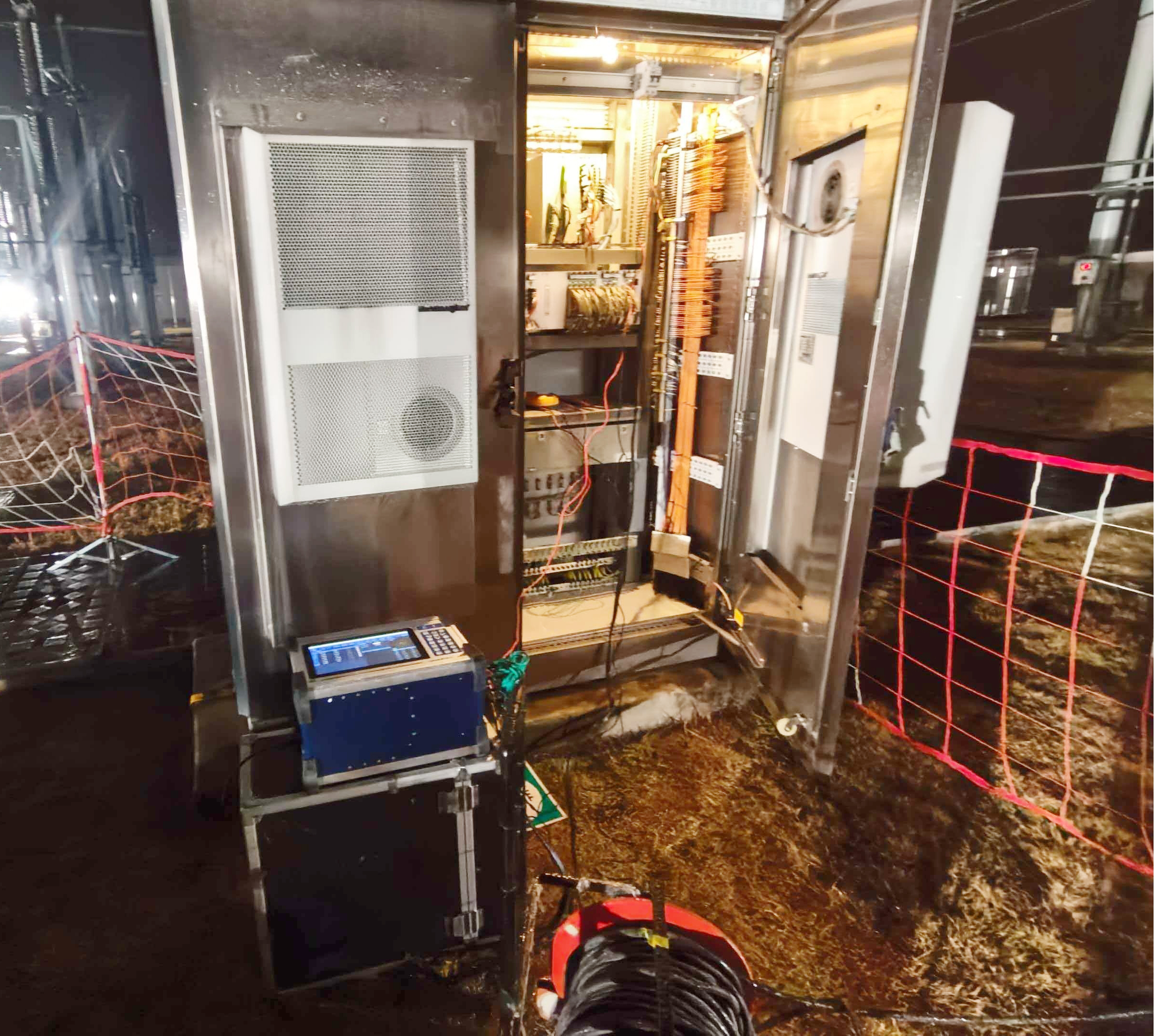

3 ） 电流施加：在 CT端子箱处接入测试仪输出电流，通过二次电缆传输至保护装置。

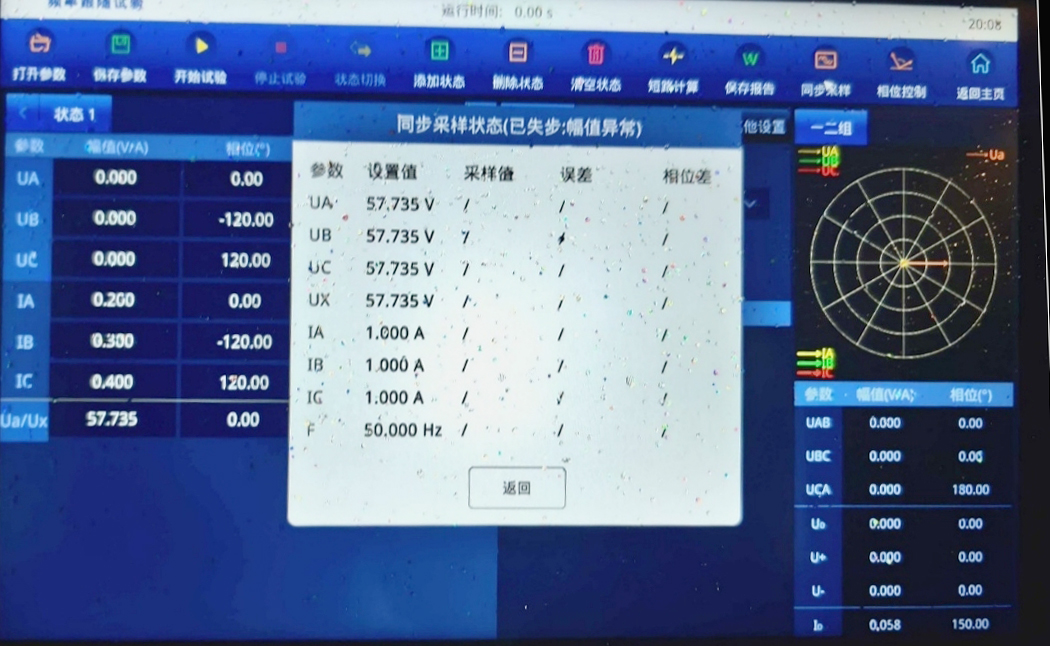

4 ） 数据记录：读取并记录保护装置显示的电压、电流幅值与相位数据。

5 ） 回路恢复：测试完成后拆除测试接线，恢复二次回路。

保护向量测试完成后，需要将实测数据绘制成向量图，并与理论计算进行对比分析。 下述指标全部满足 条件 时，判定保护向量正确。

三相平衡：三相电流幅值基本相等，不平衡度应小于 5%。如果三相电流明显不平衡，可能存在接线错误或CT特性不一致问题。

正序相序：按照 A→B→C顺序，三相电流相位依次滞后120°，相位误差应控制在±5°以内。相序错误会导致方向保护误判故障方向。

角度符合负荷特性：电流与电压的相位角应与实际负荷性质相符。纯电阻负荷时电流与电压同相（ 0°），感性负荷时电流滞后电压，容性负荷时电流超前电压。

中性线电流接近零：在三相平衡条件下，中性线电流理论上应为零。实测中性线电流应小于额定二次电流的 2%，否则可能存在零序回路问题。

继保之星 -X30 继电保护在线测试仪支持GPS/BD（北斗）卫星同步对时功能，可扩展应用于AB站线路光差保护向量测试， 使用 两台测试设备分别置于 A站和B 进行 跨站线路的光纤差动保护调试。

两台测试仪通过北斗卫星进行高精度时间同步 或 在 A站和B站同时采集各自侧PT二次电压作为参考，同步输出测试电流。在 AB站 户外 CT端子箱处 分别 施加 反向 180°相位关系的 电流至二次电缆，在室内保护装置查看差流大小和方向。

通过比较两侧电流的幅值和相位关系，可以判断光差保护通道的正确性以及 CT极性配置的一致性。若差流接近零，说明两侧电流向量一致，光差保护向量正确。
