案例实操丨500kV主变差动保护向量检查试验
发布时间:2025/05/22武汉市豪迈电力自动化技术有限责任公司



本次使用HTB-8000 大型变压器一次通流试验装置对500kV主变差动保护进行向量检查,从一次侧升压,利用变压器本身短路阻抗实现穿越通流,一次性实现对主变高(中)压侧外附CT、套管CT、公共绕组CT以及低压侧外附CT、套管CT通流,验证主变纵差保护、分相差动保护、分侧差动保护以及低压侧小区差动保护向量正确性,通过差流大小即可判断主变保护向量极性是否正确,大大提高送电效率。




1

试验方式

某500kV变电站变压器采用Y/△-11接线方式,下面以中压侧对低压侧通流介绍试验方法。

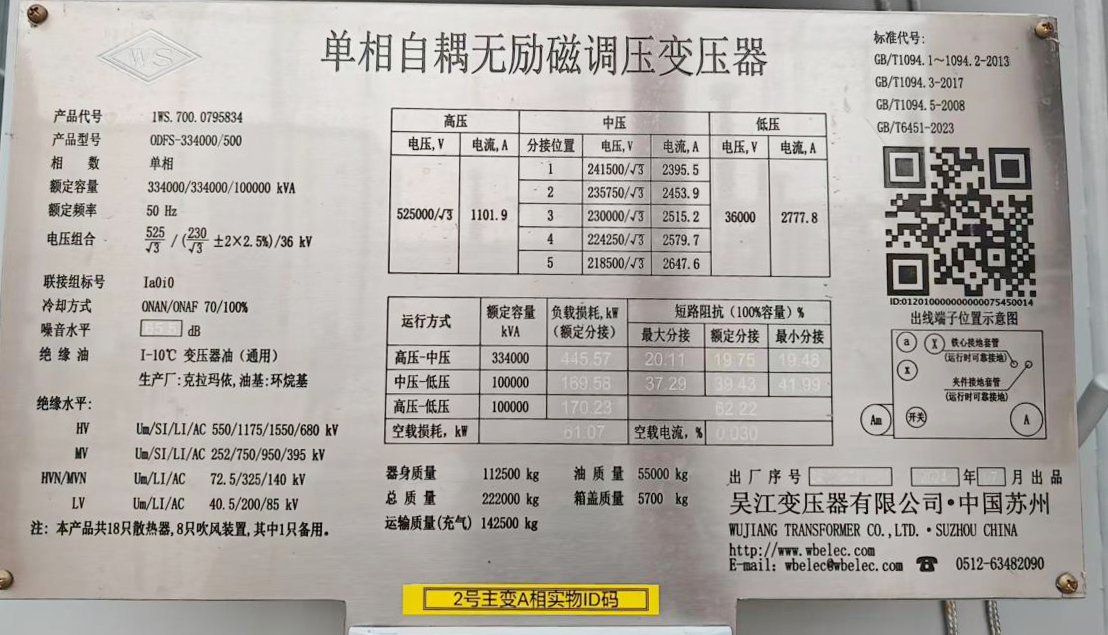

△ 变压器铭牌

当变压器分接头在额定档时,由铭牌参数可计算出中对低短路阻抗为Z=U*U/S*短路阻抗(%)=(230kV*230kV)/(3*334MVA)*39.43%=20.82Ω。 当中压侧施加电流60A时,对应输出电压为60A*20.82Ω=1250V,变压器低压侧短接产生的回路电流为60A*230kV/1.732/36kV=221A。
从中压侧一线路间隔地刀注流,经主变中压侧间隔CT到主变,低压侧感应电流经压变地刀接地,试验装置三相同步输出1250V,在保护装置查看采样,校验主变保护向量是否正确。

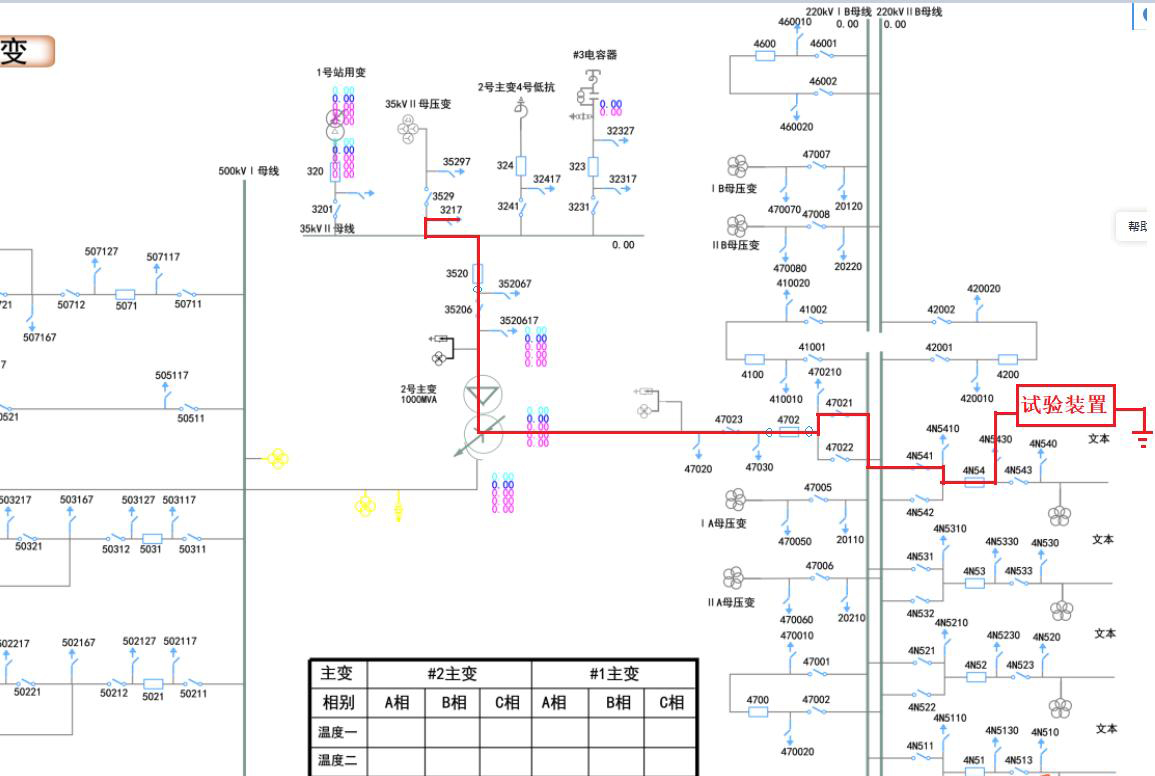

△ 注流回路

2

试验接线

由于中压侧为GIS全封闭设备,在试验接线开始前,需对注流点地刀进行拆除,由此施加三相电压,低压侧将压变地刀合位。

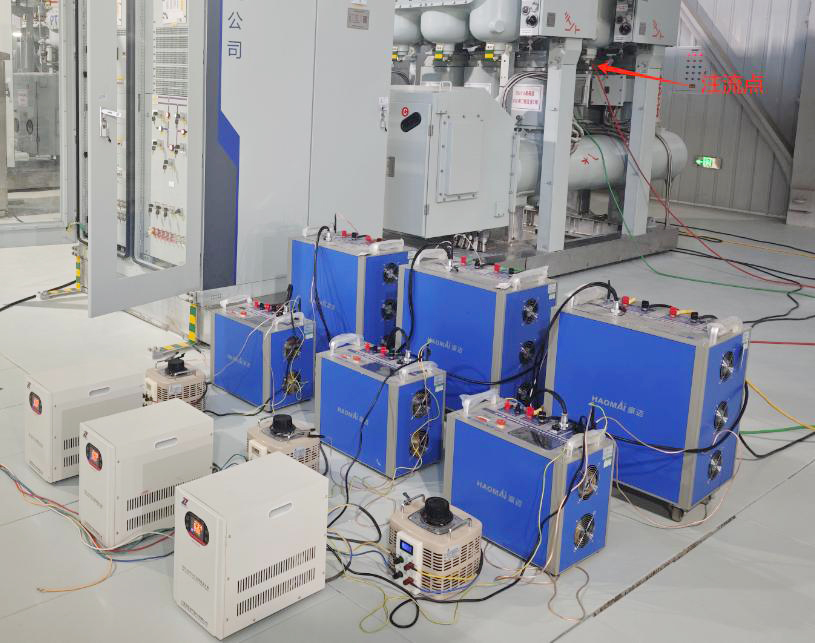

△ 现场接线

3

开始试验

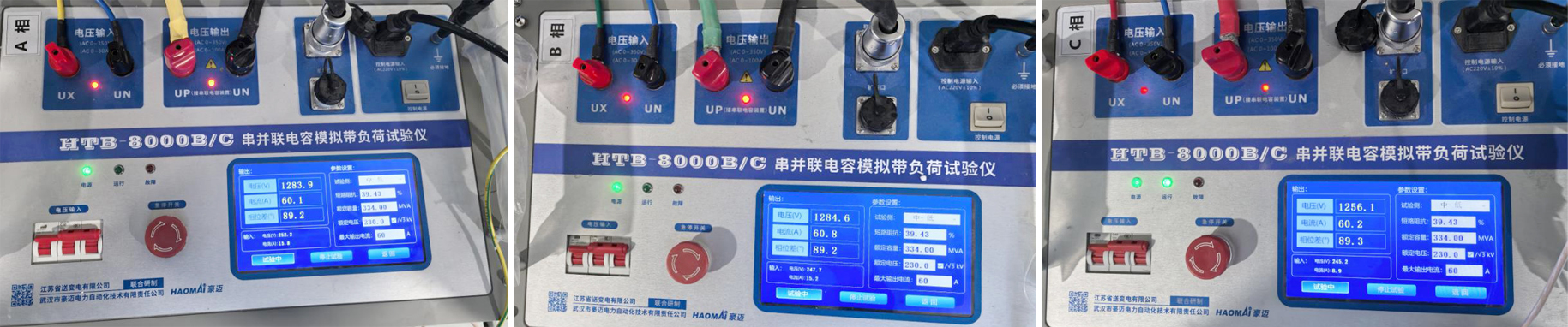

一次回路接线完成后在试验装置设置参数,调整升压器至试验电压电流值。



4

试验结果

该站中低压侧外附CT、套管CT及公共绕组CT变比均为4000:1,极性都是母线指向主变,计算得出中压侧施加60A电流,中压侧外附CT及公共绕组CT二次电流均为0.015A,相角以中压侧电压为基准,由于变压器线圈为纯感性负载,电流滞后电压90°,外附CT为-90°正序,公共绕组CT为90°正序。 低压侧感应电流为221A,套管CT二次电流为0.055A,相角为90°正序,外附CT二次电流为0.095A,由于低压侧外附CT为△接线,相角为120°正序。 变压器为穿越性电流,区外故障,纵差保护、分侧差动、分相差动差流理论都应为零。 待电流升起来后在主变保护装置上查看各侧采样电流及差动电流。

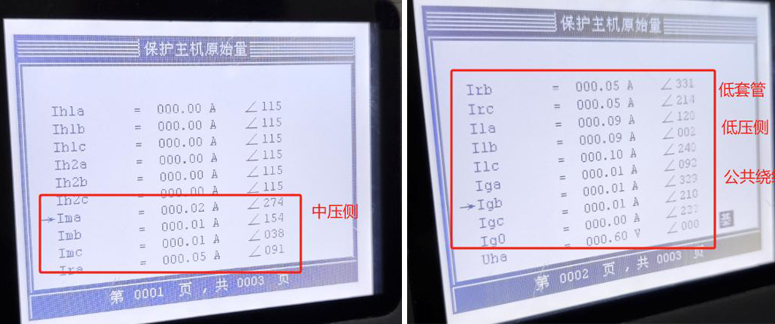

△ 采样电流

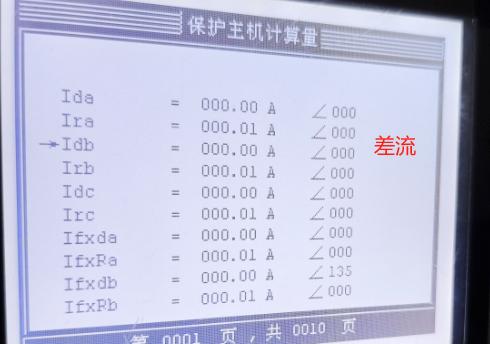

△ 差动电流

现场试验数据如下表:
类型
变比
A相(A/V)
B相(A/V)
C相(A/V)
中压侧
4000:1
0.015∠274°
0.015∠154°
0.015∠38°
低压套管
4000:1
0.055∠91°
0.056∠331°
0.055∠214°
低压侧
4000:1
0.095∠120°
0.095∠0°
0.095∠240°
公共绕组
4000:1
0.015∠90°
0.015∠334°
0.015∠210°
纵差差流
/
0
0
0
分相差动差流
/
0
0
0
分侧差动差流
/
0
0
0
低压小区差流
/
0
0
0

对比保护实际采样及差流,与理论计算值一致,由此可得各项差动保护极性向量正确。
