案例实操丨电厂新增间隔CT极性试验

发布时间：2023/11/21武汉市豪迈电力自动化技术有限责任公司

试验设备： HTA-3300 三相数字式智能大电流源

试验目的： 控制智能电流产生相位可控的大电流，注入电流互感器一次侧，模拟实际负荷，一次性检测整个一次、二次回路的向量关系，通过母差采样判断CT极性是否正确。

1、接线方法

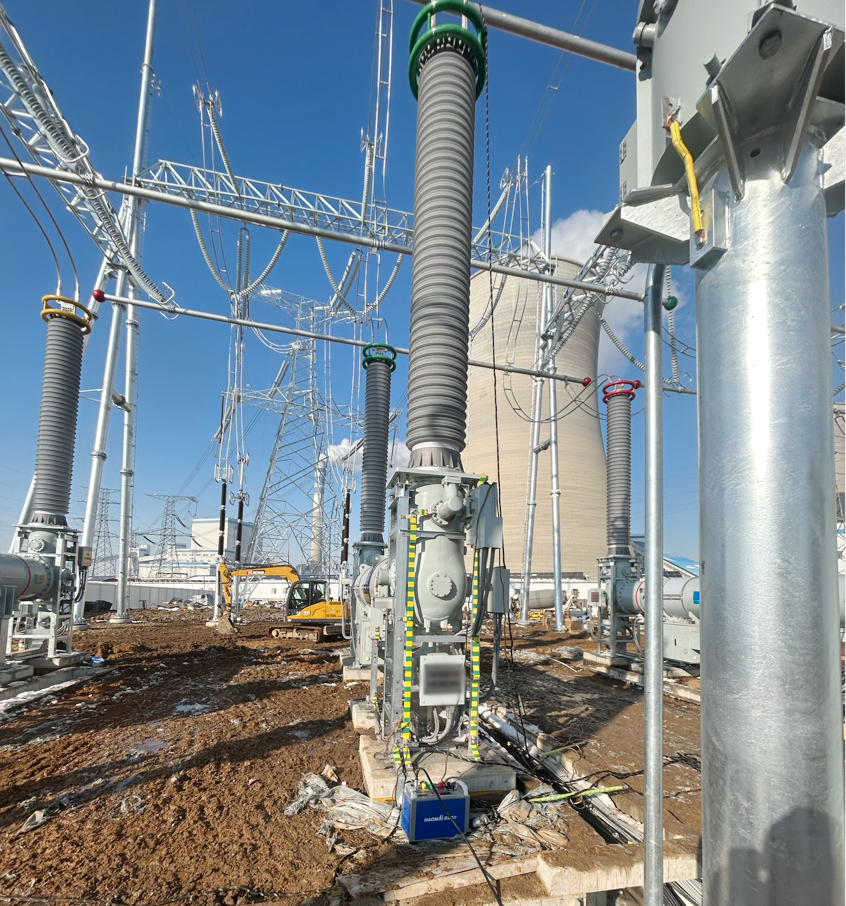

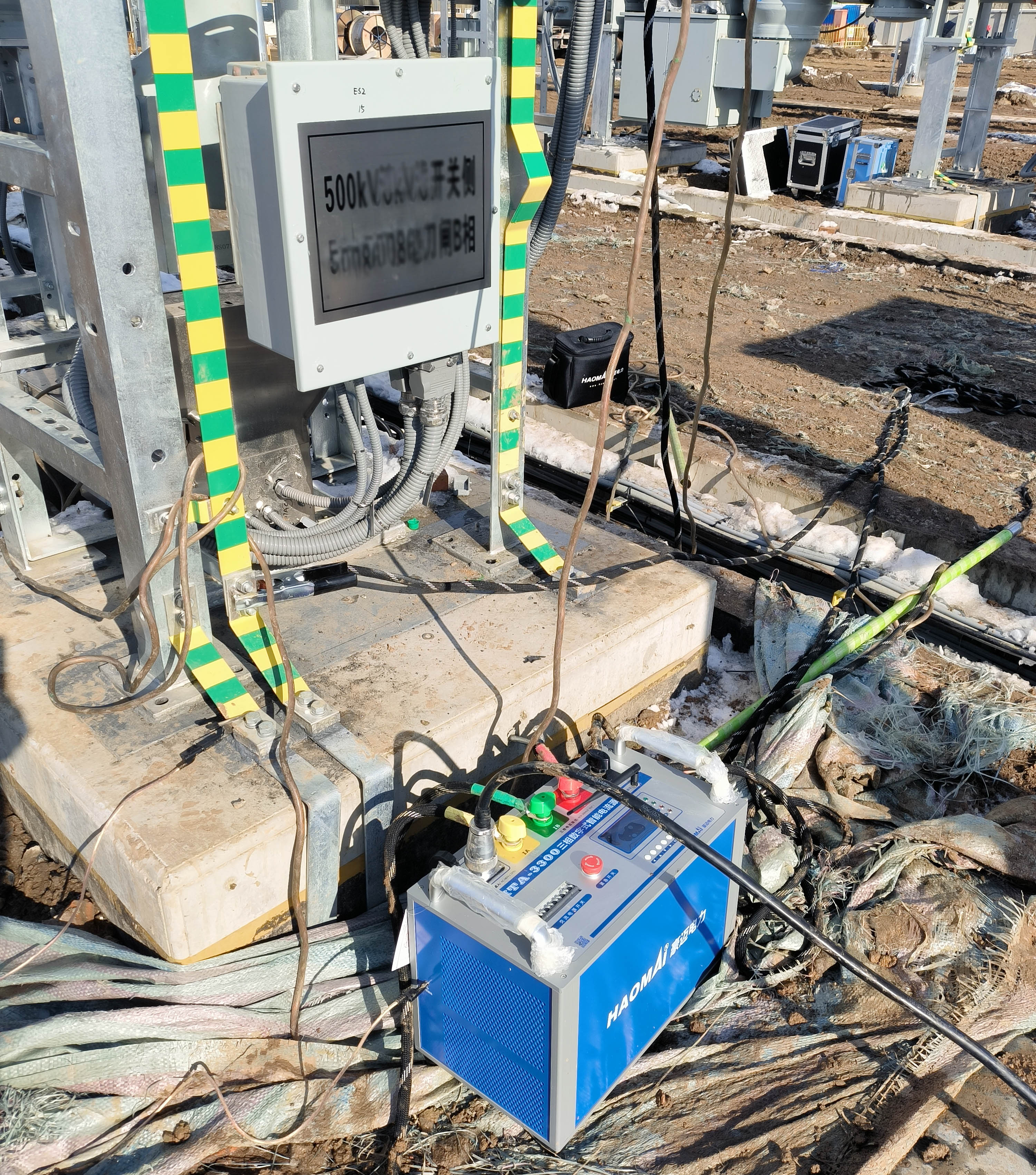

1）电流源接线：使用HTA-3300 三相数字式智能大电流源加在5008617刀闸与线路1侧A/B/C三相上方，合上刀闸50086、50081、50096，合上开关5008，在刀闸5 00967下侧 CT侧同时接入地排形成一个回路。

2）断开其它间隔隔离刀闸。

2、试验流程

HTA-3300 三相数字式智能大电流源通电，设置为单机操作状态，各相电流设置成60A幅值状态，检查电流相序是否正确，加C相时显示开路无采样，A/B两相可以加到60A，判断C相回路有开路，经工作人员现场实地排查是接地点侧接触存在问题，排除问题后继续加量，HTA-3300显示三相采样正常，表示回路正常。

HTA-3300装置上输出三相80A正序电流，在母差保护上查看两个间隔采样信息如下所示：

间隔名称	变比	A相电流	B相电流	C相电流
线路1（支路4）	4000/1	0.02	0.02	0.02
9号机组（支路5）		0.02	0.02	0.02
差动电流		0.04	0.04	0.04
制动电流		0	0	0

通过以上数据分析，模拟区外故障，母差电流应为0A，而实际母差保护屏柜显示差流0.2A，表示有一侧CT极性接反。由于电厂侧为新投运间隔，现场工作人员分析，该间隔CT极性接反，在电厂侧进行改线之后重新加量，母差差流显示为0A，表示CT极性正常。

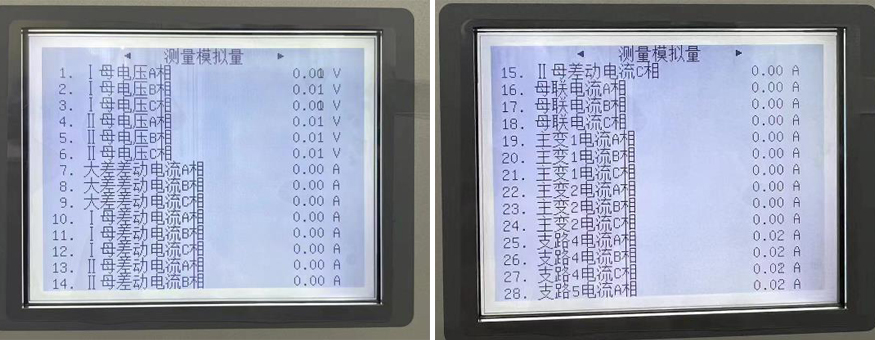

△ 现场保护采样

3、试验结果分析

使用HTA-3300 三相数字式智能大电流源通流，在母差保护装置上查看采样分析，判断新增间隔CT极性问题，试验过程中发现线路开路和极性接反并及时处理，进一步保障机组的安全稳定运行。
