变电站压板智能检测技术及应用

发布时间：2023/09/15武汉市豪迈电力自动化技术有限责任公司

压板投退是二次设备操作的主要项目，通过投退压板，可以改变保护运行方式，从而配合不同的一次设备运行方式，确保一次设备有故障时，保护能正确动作。当保护装置有故障或检修时，能及时退出，避免造成保护误动和拒动。在继电保护运行中，因为压板的错投、漏投造成保护误动、拒动的事故常有发生，严重影响了电网的安全稳定运行。

近期国网某供电公司220kV变电站一次倒闸操作后，间隔母差出口压板未投，遇到大风把有隐患的线夹折断导致母线接地，该间隔没有跳开，对侧跳开。

当前确保压板投退正确性的方式主要依靠运行人员对压板位置人工进行巡视，随着电网规模的不断发展，压板巡视工作量越来越大，运行班组工作量与承载能力之间的矛盾日益突出。

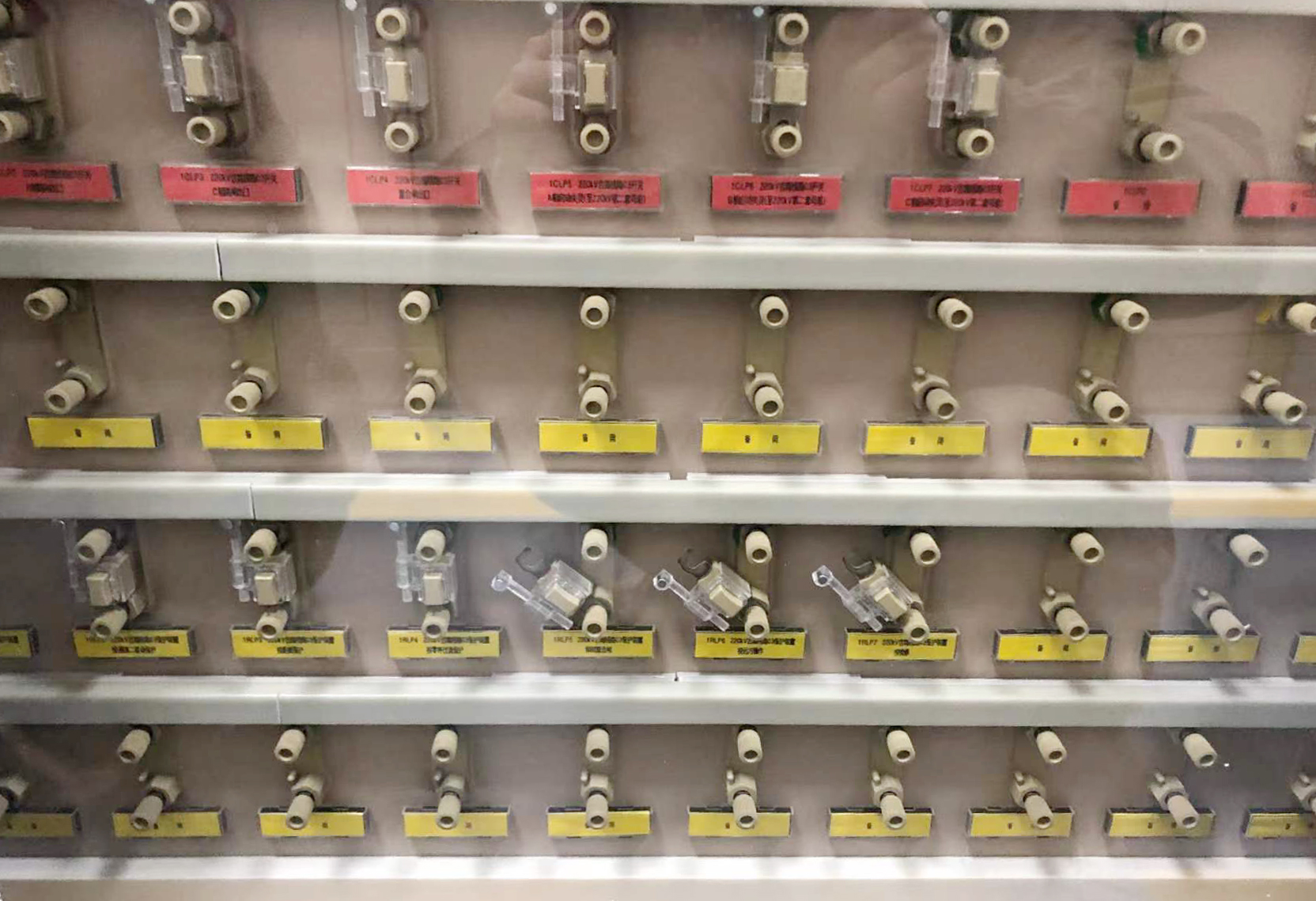

供电公司计划开展压板在线监测改造工作时，考察了多种方案，最后确定采用加装压板智能无线传感器方式实现压板在线监测。针对连片式压板，利用微动开关感知连片式压板的投退状态；针对线簧式压板，利用陀螺仪传感器实时监测线簧式压板旋转部件的旋转角度大小感知压板投退状态。此方案采用ISM(433MHz)通信频段，电池供电，周期休眠，定时/变位报告，可靠使用寿命5~6年，无需对已有保护屏柜柜体、压板及回路进行改动，实现不停电快速部署。

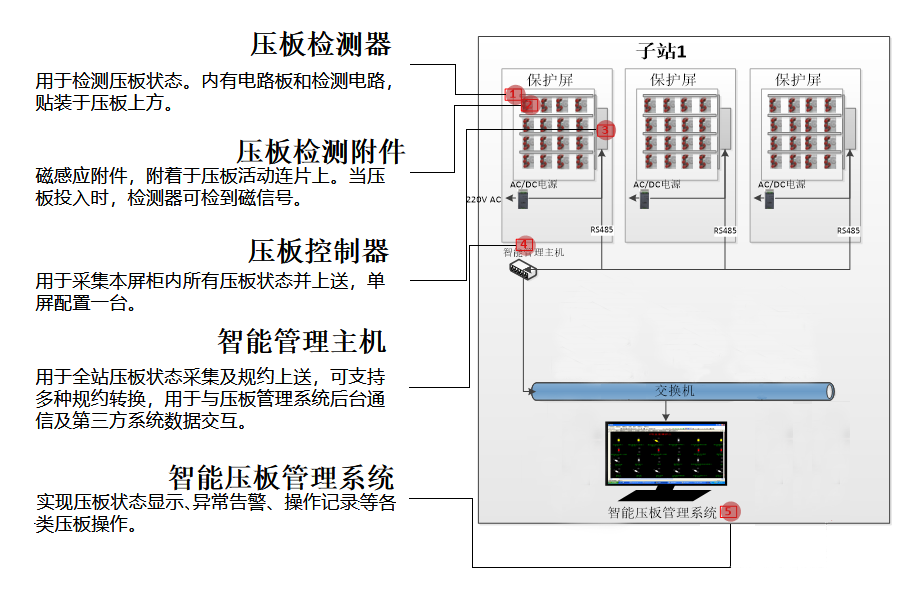

此次对220kV某变电站压板改造，压板在线监测选用武汉豪迈研发的智能压板管理系统，主要包括智能压板管理系统、智能管理主机、压板控制器、压板检测器、压板检测器附件等，施工时对智能压板管理系统进行全面安装和调试。

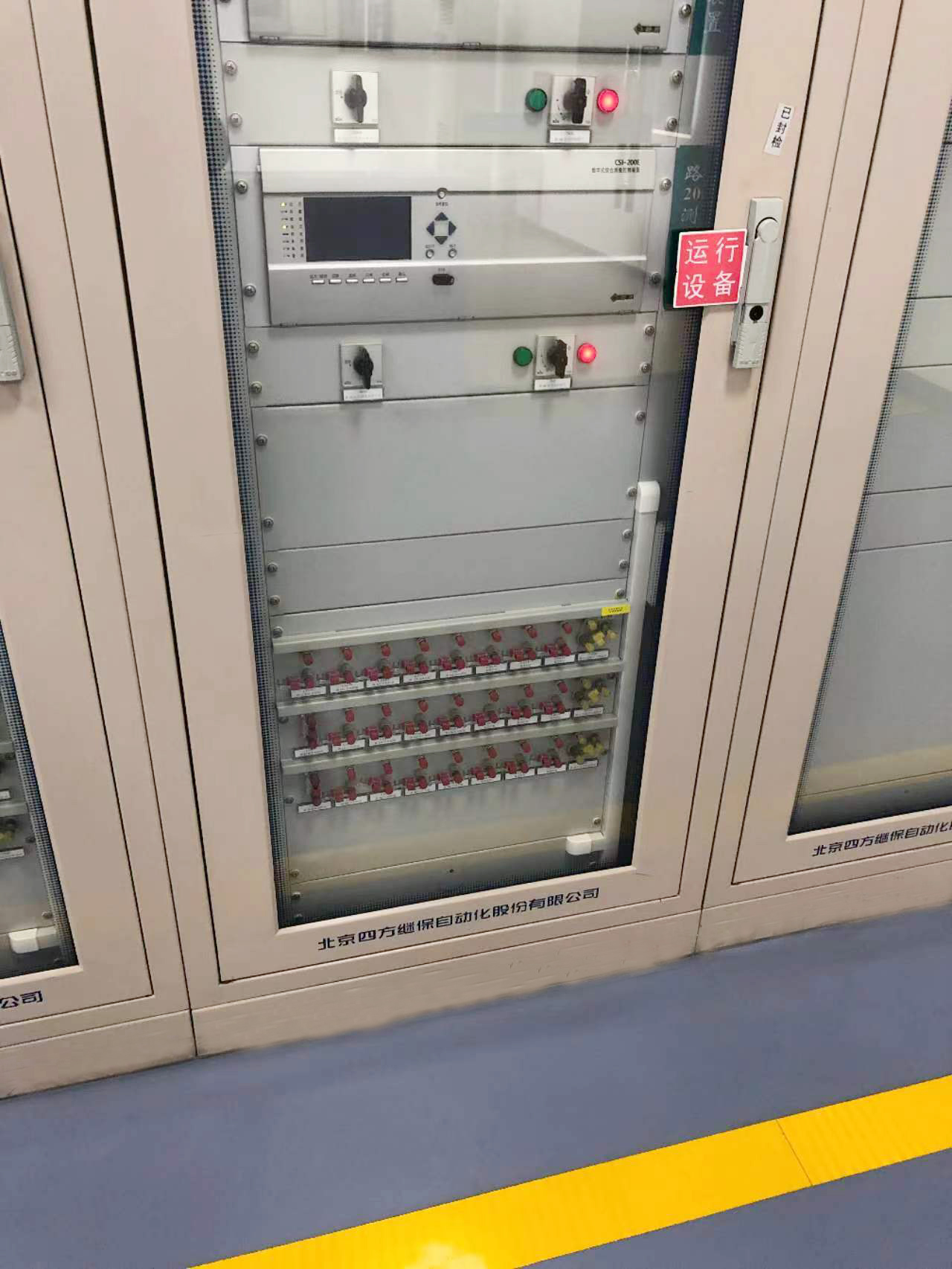

压板检测系统主要安装范围 ：主控楼保护室内保护屏、测控屏等，10kV高压室开关柜前面板。

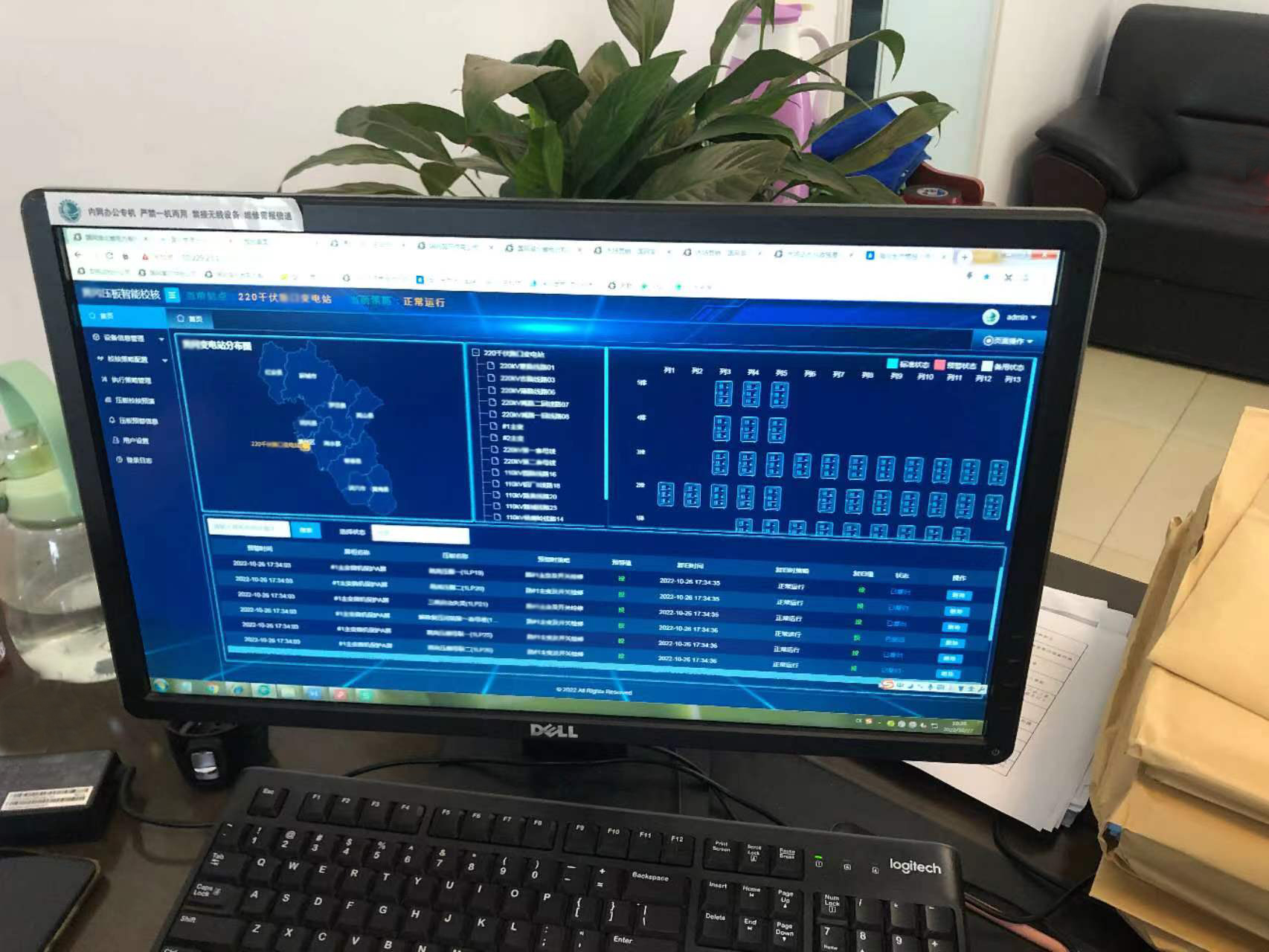

方案实施 ：从保护室的UPS不间断电源屏取一路电源为整个系统供电，每面含压板的保护屏、测控屏等屏柜，10kV高压室前面板含有压板的开关柜加装智能压板检测器与智能压板控制器。智能压板检测器可采集本屏单排压板状态，通过专用线缆连接将压板状态上传至本屏智能压板控制器。含压板的每个屏柜安装一个控制器，控制器使用DC 12V电源（通过电源模块将AC 220V转换为DC 12V），每10个控制器配备一个空开与一个电源模块，安装于首屏的屏柜后导轨处，控制器间通过电缆串接供电。保护室增加一台智能管理主机，对区域内所有智能压板控制器进行数据汇总，处理后通过交换机将采集的压板信号统一上传至压板在线监测系统进行统一管理及显示。

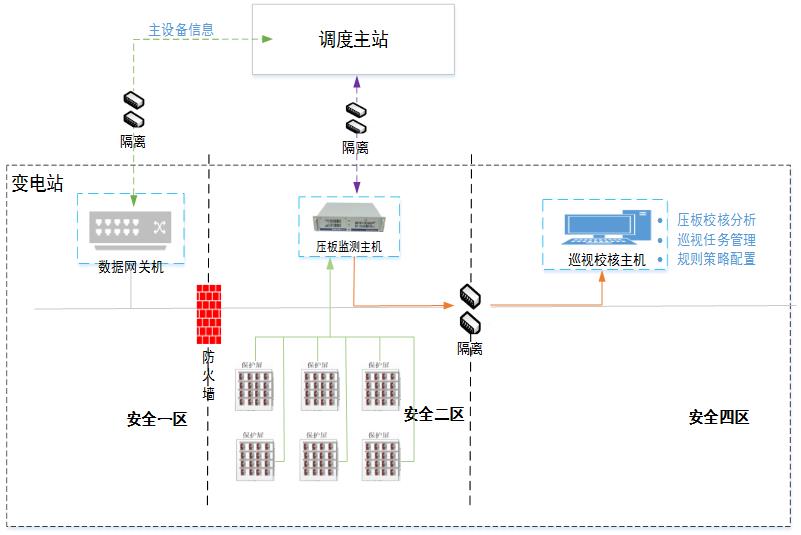

压板监测系统部署在I区或II区网络，压板巡视校核系统部署在IV区网络。压板监测系统通过隔离装置，向压板巡视校核系统发送单向104协议的压板监测数据。（需与调度或自动化班组确认站内是否部署II区交换机、IV区交换机、单向隔离装置等站内网络安全设备）。

整个施工工期用时不到两周，提前完成施工计划并通过验收，大幅节约了人工成本，运维人员可以及时发现、消除隐患，避免错投、漏投压板导致的继电保护装置误动作，得到用户单位的一致好评。
