案例实操丨500kV变电站直流系统在线监测及远程核容
发布时间:2023/05/18武汉市豪迈电力自动化技术有限责任公司
MDC-2000 变电站蓄电池综合监测及远程自动维护系统由远方管理后台系统(管理层)、站端在线监测和自动核容维护系统(执行层)组成,包括逆变器、显示器、主机、电动操作结构等部分。

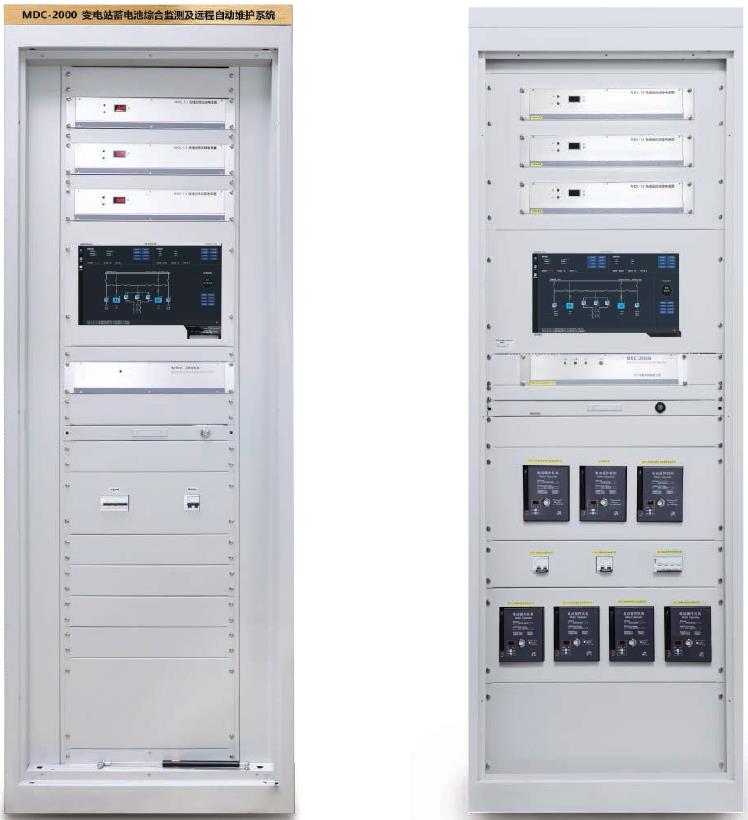

△ MDC-2000 变电站蓄电池综合监测及远程自动维护系统

1、功能简介:

1)直流系统在线监测 交直流电压电流、蓄电池运行状态、开关状态、单体电池的电压温度内阻等。
2)一键式逆变放电 实现蓄电池的远程一键式自动核容试验,电能回馈至交流,节能环保、高效可靠。
3)电操开关全自动操作,试验数据存档分析 远程电控倒闸操作、充放电试验数据和运行数据导出U盘或后台。

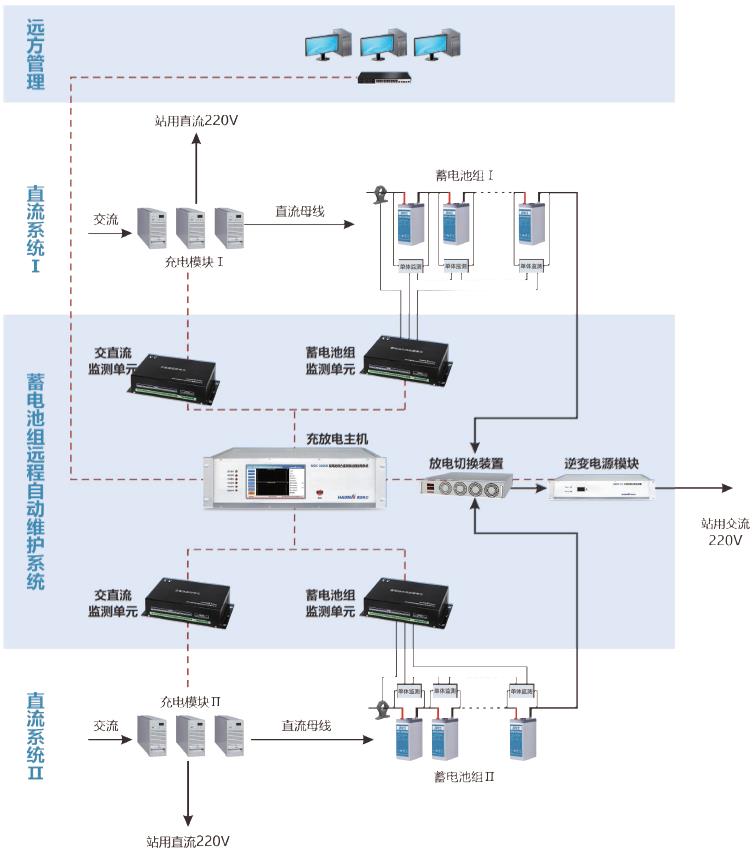

△ 原理图
2、安装方法

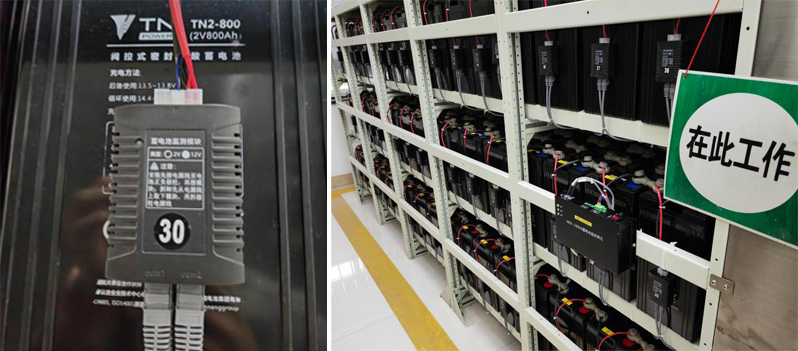

蓄电池室 现场220V直流系统配置104节2V800Ah蓄电池组,每节蓄电池连接在蓄电池极柱上的单节采集模块,手拉手串联采集单节数据上传至主机分析。

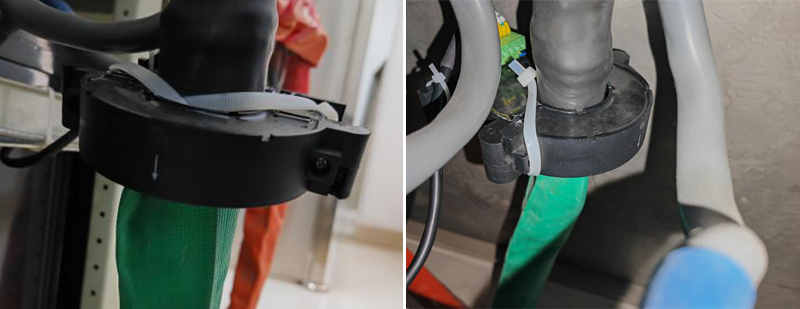

开口式霍尔传感器,安装在蓄电池组端电缆,监测蓄电池组电流,判断蓄电池状态。

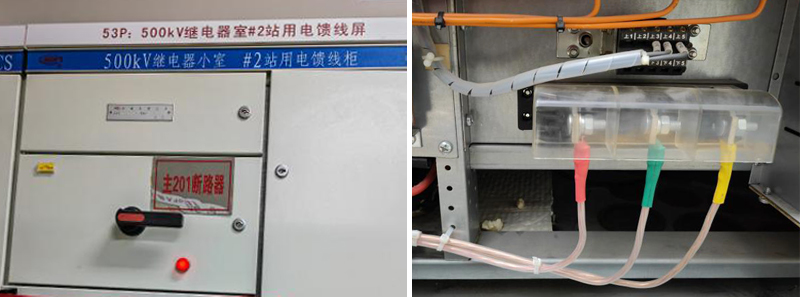

逆变器放电交流馈出 放电试验时蓄电池放出的直流电经逆变器转换成交流电回馈至交流电网,相较于传统的电阻丝发热放电方式更加安全环保。

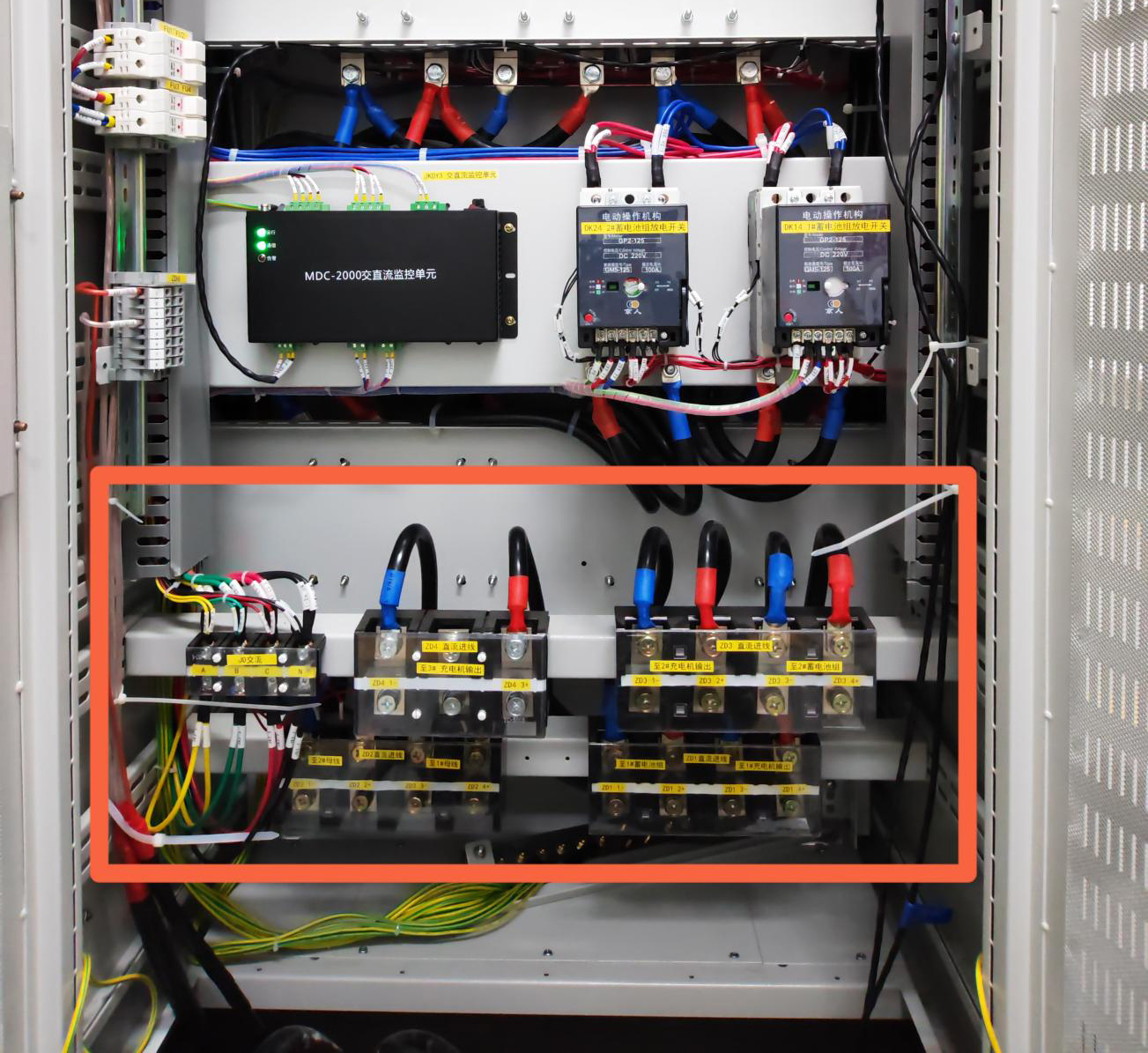

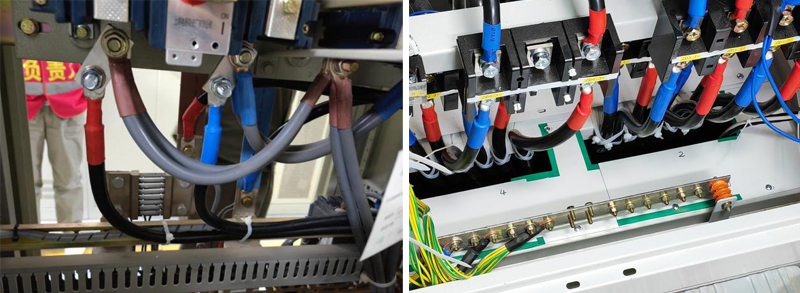

屏柜电缆接线 装置内部接线电缆包含: #1、#2、#3号充电机,#1、#2号蓄电池组,#1、#2号母线共计14根动力电缆,一根至馈电屏交流3相电缆,一根蓄电池室通信电缆以及屏柜直流工作电源和上送至后台网线。

△ 至充电屏电缆和屏柜动力电缆

3、放电试验

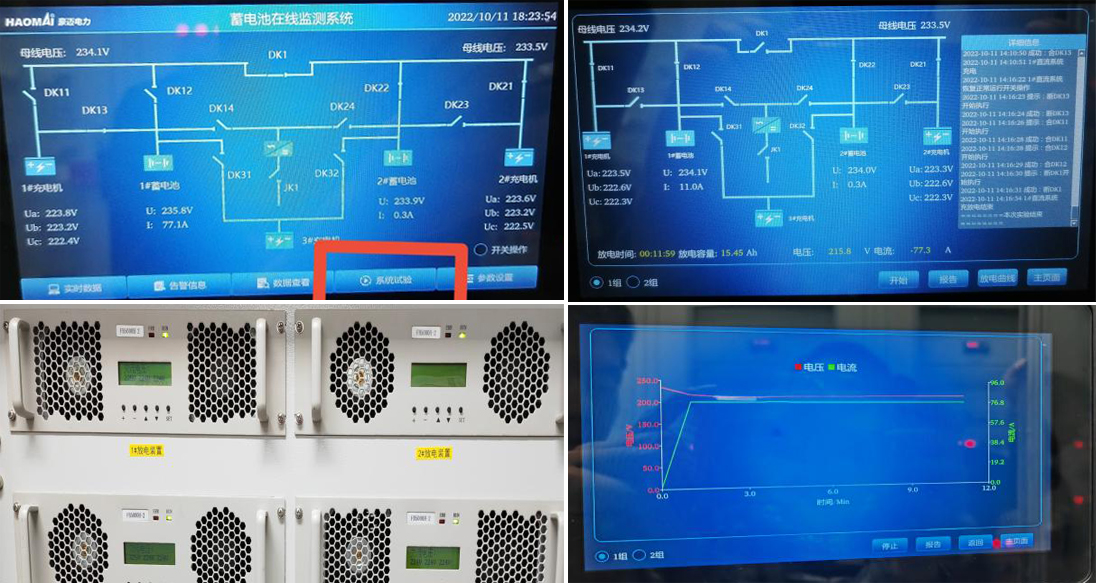

放电试验时点击“系统试验”-“开始”,系统会自动检测开关位置和直流系统状态量。 试验时开关自动操作无须人工干预,有多条开关操作互锁逻辑,手动操作开关时,如果直流系统状态不符合操作开关情况则开关不动作,确保母线上负载供电可靠性,避免出现倒闸误操作情况。

如符合要求,屏幕右侧详细信息提示装置自动操作开始流程,系统根据馈电屏的交流电自动检同期并网,逆变器开始正常运行,实时显示放电过程信息。

试验完成后充放电试验数据和运行数据导出U盘或后台,生成完整的放电报告,无需手工记录数据和人工编辑录入。

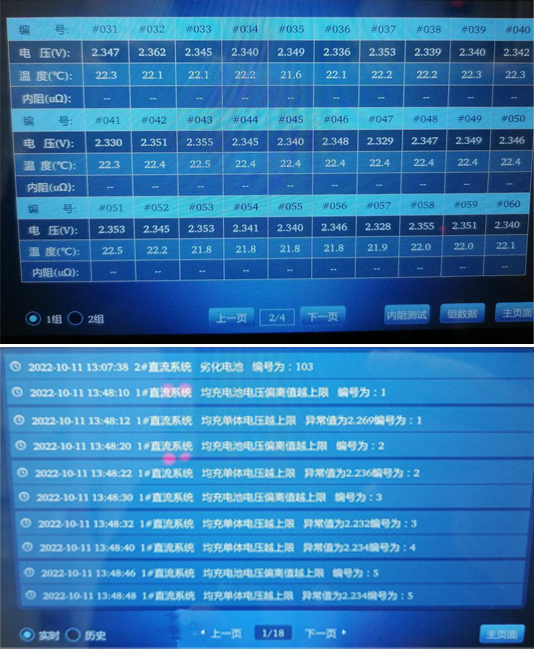

△ 单节电池测试中,等待上传数据
系统故障判断 试验过程中达到设定门槛值或正常运行状态时发现异常,如电压、温度越限等,系统会做出相应动作并将报警信息上传至后台,以便运行人员查看处理。



MDC-2000 变电站蓄电池综合监测及远程自动维护系统已在全国变电站、发电厂、大型用电企业等得到广泛应用,使用蓄电池组在线综合监测及远程充放电技术代替传统人工作业,操作简单,安全自动保护,大大降低了运维工作强度,得到用户单位的一致认可。 通过蓄电池组的实时在线监测,实时掌握状态、及时发现故障电池,消除安全隐患,有效提高了电池使用寿命,保证供电系统的不间断,为电网的安全稳定运行提供了有力保障。
