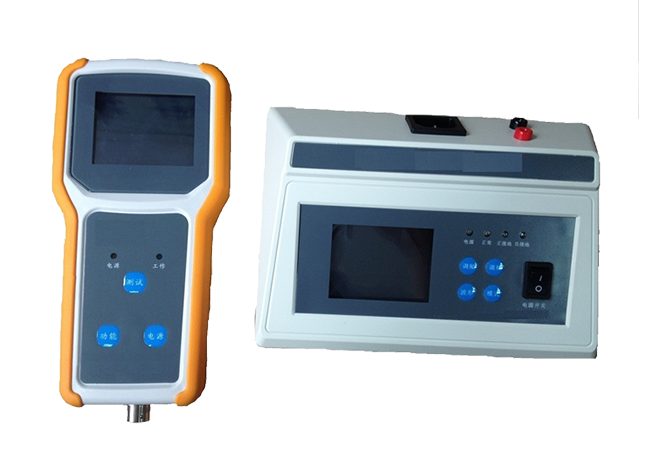

FZC-3 电缆故障定位仪
FZC-3 电缆故障定位仪是一款专业的电缆故障定位设备，采用高精度电流钳表，利用故障回路中的直流电流差值对电缆故障点进行查找与定位。该仪器将快速FFT变换技术引入到直流故障查找设备中，可以检测各电压等级（24V，48V，110V，220V）直流系统中的各类绝缘故障、直流互窜故障、交流窜电故障。
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；
- 系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，平衡桥大小检测，测量范围0—999.9KΩ；
- 交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中窜入的交流电压值，交流电压测量范围为0—280V；
- 系统分布电容测量功能，仪器可测量系统的分布电容并实时显示。
- 环网检测及定位功能，仪器可以检测两段母线中存在的各种环网故障，包括正极环、负极环、两极环及异极环等，并可通过波形显示及方向显示来实现环网故障点的定位；
- 装置具有调幅、调频、电流波形选择功能，可实现高阻环网故障的查找定位。
- 支路绝缘阻抗测量及绝缘故障定位功能，仪器测量每条支路对地绝缘阻抗大小，并可通过波形显示及方向显示实现绝缘故障点的定位；
- 故障电流频谱分析功能，装置通过快速FFT变换实现电流变化的频谱分析功能，有效提取被测电流频点的信号电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA;
- 波形曲线显示及方向显示功能，在使用探测仪对被测支路进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找,有环网故障及接地故障时显示故障点方向。
技术参数
|
直流电压测量 |
|
|
测量范围 |
0-300V |
|
测量分辨率 |
0.1V |
|
测量精度 |
0.2% |
|
交流电压测量 |
|
|
测量交流与直流窜电电压 |
0-280v |
|
测量分辨率： |
0.1V |
|
测量精度： |
0.5% |
|
绝缘电阻测量 |
|
|
测量范围 |
0-999.9KΩ |
|
测量分辨率 |
0.1KΩ |
|
测量精度 |
≤±5% |
|
检测桥幅值调节范围 |
0mA，0.25mA，0.5mA ，1mA，2mA |
|
检测桥频率调节范围 |
0.125Hz ，0.25Hz ， 0.5Hz ， 1.0Hz |
|
检测环网阻值范围 |
50KΩ以内 |
|
系统分布电容测量 |
|
|
测量范围 |
0-999.9uF |
|
对地容抗测量 |
0－1000kΩ |
|
检测波形类型选择 |
正弦波、方波 |
|
工作模式 |
强制信号启动、自动信号启动 |
|
显示介质及分辨率 |
TFT 320x240 |
|
供电电源(DC) |
220V、110V、48V |
|
外观尺寸 |
200×145×75 mm³ |
|
重量 |
449g |
|
绝缘电阻测量 |
|
|
测量范围 |
0-500KΩ |
|
测量分辨率 |
0.1KΩ |
|
测量精度 |
≤±10% |
|
频谱分析范围 |
|
|
通道数量 |
1 |
|
频段范围 |
0.125-12.5Hz |
|
频率分辨率 |
0.125Hz |
|
电流波形显示周期 |
8s |
|
可检测馈线电流范围 |
0—2A |
|
电流测量范围 |
-100~+100mA |
|
电流测量分辨率 |
0.1ｕA |
|
显示介质及分辨率 |
TFT 320x240 |
|
供电电源(DC) |
5V |
|
外观尺寸 |
200×100×33 mm³ |
