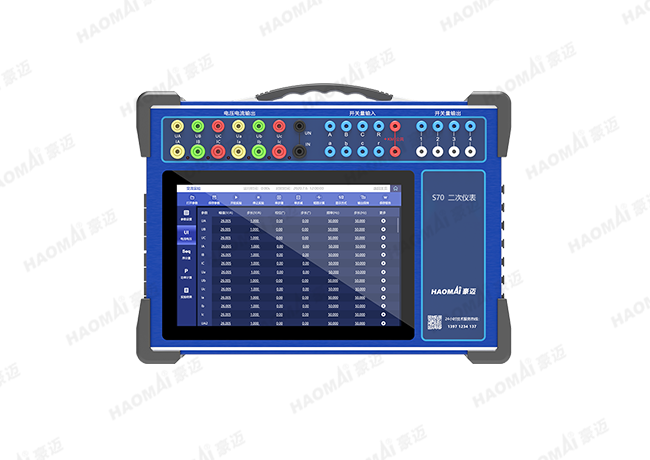

S70 二次仪表
——基于IEC61850标准、仅重9kg的超轻小型智能站数模混合输出继保测试仪

S70 二次仪表是完整保留传统继保仪高精度输出的便携式继保仪。采用全新工控技术研发,整机尺寸约A4大小,重量轻至9kg。该系列设备包括三相、六相、数模一体等多种配置方案,适用于发电、变电、输电、配电等多种保护调试场景。内置“继保之星”系列完整测试模块,可完成包括差动保护、线路零序保护、铁路差动等在内的多种调试项目。对于特殊应用场景,设备配备异常报文模拟,报文编辑等定制化测试功能。

24小时销售热线:400 099 8859
  • 产品特点
  • 技术参数
  • 应用案例
  • 相关下载
  • 相关视频
产品特点

设备光数字部分基于IEC61850标准开发,支持SV/GOOSE报文收发及分析;模拟量部分采用6U6I高精度可控输出,是针对智能变电站保护、测控、合并单元、智能终端等设备功能性能调试开发的专业化测试设备。同时支持“模拟量+GOOSE”保护装置的调试。

  • 6×30A
  •  6×125V
  •  输出精度0.1%,可测试合并单元
  •  支持IEC61850,数模一体输出
技术参数

系统与操作

Linux

屏幕

10.1寸触控

交流输出

电流通道与幅值

6×30A

电压通道与幅值

6×125V

交流输出精度

0.1%

相位范围

0~360°

相位精确度

<0.01°

叠加谐波

2~32

频率范围

DC~1600Hz

频率准确度

优于0.001Hz

直流输出

电流通道与幅值

6×±10A

电压通道与幅值

6×±160V

直流输出精度

0.2%

IEC61850

支持标准

IEC61850 9-1/2/2LE,FT3/LE,GOOSE

网口数量

1

LC 光口

4组100/1000M自适应,4组100M

ST 光串口

复用光串口2个(兼容FT3/FT3LE/IRIG-B对时)
发送光串口5个(兼容FT3/FT3LE)

光功率测量

-31dbm~-14dbm

开关量

开出

快速开出×4

开入

8

规格

尺寸(长×宽×高)

370×130×270mm³

重量

9.5kg
