【技术干货】配电终端一键式自动化批量检测实现方案
发布时间:2019/03/01武汉市豪迈电力自动化技术有限责任公司

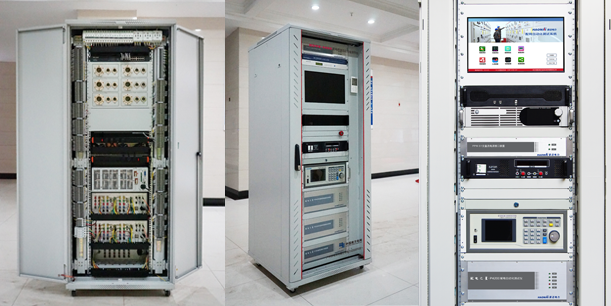

根据国家电网公司“《运检三[2017]6号国网运检部关于做好“十三五”配电自动化建设应用工作的通知》、《运检三[2017]131号国网运检部关于进一步加强配电自动化终端、配电线路故障指示器质量管控工作的通知》”等相关标准,武汉豪迈电力设计开发了HDTS-4000 配电终端自动化检测平台。该平台满足最新版《配电自动化终端功能规范》、《国家电网公司配电自动化终端供货前及到货后检测方案》等国网公司企业标准与管理办法要求,是一套遵循国内外检测大纲标准、自动化程度高、技术先进的高端检测平台。

HDTS-4000 配电终端自动化检测平台提供多路高精度的电流电压模拟量输出、精确高速的状态量信号输出,具备可调范围大、稳定度高的供电电源范围、精准的对时信息、多通道高采样率的录波能力以及兼容多种通信协议接口,可完成配电终端设备供货前、到货后环节的功能及性能试验项目。

01

功能检测

■ 电源断相

检测平台能对电源模块控制调节供电电源断相,并采集电源断相状态下的配电终端运行状态,检测配电终端在电源断相状态下是否能够正常工作。

■ 后备电源管理

检测平台能对电源模块进行控制实现装置电源的通断,通过直流采集接口采集后备电源的数据,实现配电终端后备电源功能检测。

■ 配套电源的带载能力

检测平台能控制负载模拟配电终端配套电源在通信或开关动作过程中的状态,实现对配电终端配套电源的带载能力检测。

■ 通信规约一致性

检测平台能模拟主站提供规约接口,根据国家电网公司配电自动化DL/T 634.5101-2002规约实施细则、国家电网公司配电自动化DL/T634.5104-2009规约实施细则,实现对配电终端通讯规约的一致性检测。

■ RS485通信接口防误接线

检测平台能控制供电电源输出220V电压接到配电终端RS485通信端子上,通过采集误接线状态下配电终端的状态,实现对配电终端RS485通信接口防误接线功能的检测。

■ 数据采集与处理

检测平台能控制高精度功率源/状态量模拟单元向配电终端施加激励量,通过获取配电终端的采集及计算数据,实现对配电终端模拟量采集、温湿度采集、告警、遥测死区范围等功能的检测。

■ 遥信功能

检测平台能控制状态量模拟单元向配电终端施加遥信变位,通过获取配电终端的遥信及SOE数据,实现对配电终端遥信可靠性、遥信防抖、SOE分辨率等功能检测。

■ 控制功能

检测平台能模拟主站向配电终端发送遥控命令并通过开入采集模块获取配电终端开出数据,实现对配电终端遥控正确性、遥控输出闭锁、故障保护功能投退、遥控压板、蓄电池远方维护等功能检测。

■ 对时守时

检测平台能模拟主站与标准时钟向配电终端发送对时命令并采集配电终端SOE信息,实现对配电终端对时守时功能检测。

■ 维护与显示

检测平台能与被测配电终端进行通信,实现远程使用维护接口、远方/当地参数设置、程序远程升级、具有指示灯或屏幕用于展示运行状态以及异常信息等功能检测。

■ 参数调阅与配置

检测平台能通过主站对配电终端中运行参数通信调阅与配置,对固有参数进行调阅,实现对配电终端进行参数调阅与配置功能检测。

■ 故障检测与处理

检测平台能控制高精度功率源/状态量模拟单元向配电终端施加激励量,通过获取配电终端的采集数据,实现对配电终端故障检测与判别功能检测。

■ 历史数据存储

检测平台能向配电终端输入遥测量、遥信量并进行遥控操作,通过通信对配电终端中事件顺序记录、遥控操作记录进行读取,实现对配电终端历史数据存储功能检测。

■ 故障录波

检测平台能触发录波条件生成录波文件,读取配电终端录波,实现配电终端故障录波功能检测。

02

性能检测

■ 交流输入模拟量误差

检测平台能向配电终端施加高精度模拟量,通过获取配电终端的采集及计算数据,实现对配电终端电压、电流基本误差、有功功率、无功功率基本误差、功率因素基本误差、谐波分量基本误差检测。

■ 交流模拟量输入的影响量

检测平台能向配电终端施加高精度模拟量,通过获取配电终端的采集及计算数据,实现对配电终端的输入量的频率变化、谐波含量引起的改变量、功率因数变化对有功功率、无功功率引起的改变量、不平衡电流对三相有功功率和无功功率引起的改变量、被测量超量限引起的改变量、输入电压变化引起的输出改变量、输入电流变化引起的输出改变量检测。

■ 工频交流量其它试验

检测平台能向配电终端施加高精度模拟量,通过获取配电终端的采集及计算数据,实现对配电终端的过量输入及允许误差、故障电流输入检测。

■ 电源变化影响

检测平台能控制电源模块进行电压变化,通过采集电源变化后的配电终端状态,实现对配电终端电源变化影响检测。

■ 连续运行稳定性

检测平台能通过采集配电终端连续运行过程中的状态,实现对配电终端连续运行稳定性检测。

03

检测管理

■ 检测项目管理

检测平台能支持建立检测项目、配置检测项目参数,并可在检测工程项目中增加和删减测试项目,设置单步/序列执行检测项目,自动保存检测数据和检测结果。

■ 人员权限管理

检测平台能对检测人员、人员角色以及每个角色所拥有的权限进行统一的管理。主要包括人员的增加和删除、人员名称和登录密码的修改以及人员角色的管理。

■ 检测任务管理

检测平台能按照检测流程新建测试任务以及对检测任务进行配置,包括配电终端检测案例维护与升级、检测人员维护、终端检测流程管理。

04

案例管理

检测平台能进行检测条目信息维护和分配等操作,实现检测条目的新建、删除以及对原有条目参数的更新和升级,并根据历史条目生成的检测案例进行加载和快速分配,可选择按照检测试验类型和配电终端的类型自动加载案例,并可由用户自定义维护配置,支持平台移植和在线发布。
